西格数据 FMS 柔性生产线管理系统

         SIGER柔性线管理系统(Flexible Manufacturing System,FMS)，能够和各个设备进行数据交互和任务分配，做到工艺灵活配置、自动写入刀补、程序自动下发、程序自动启动、故障设备自动排除生产、生产数据过程追溯等功能，和自动化设备配合做到自动换刀，自动换工装等，无需过多的人工介入，做到无人加工，帮助企业提高生产加工效率20%，人员管理成本减少90%。

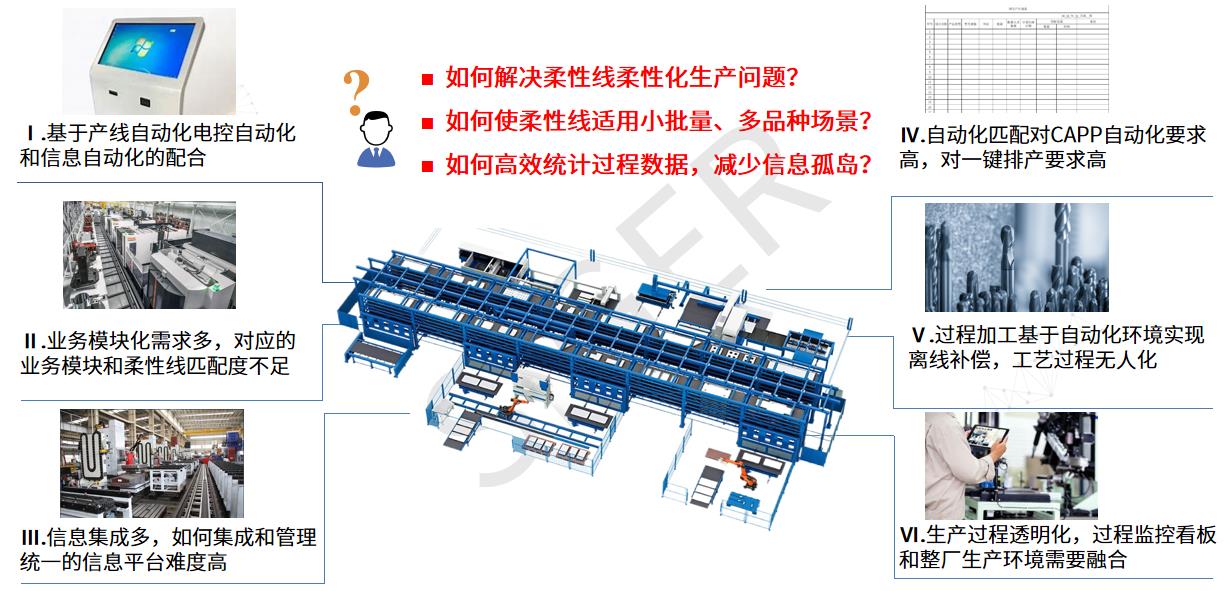

精密加工行业 - 柔性线痛点分析

 您是否也遇到这些难题？

柔性线痛点分析：生产线切换时间长，生产线布局不灵活，物料流动路径复杂，维护和故障处理困难，无法适应产品多样化需求；

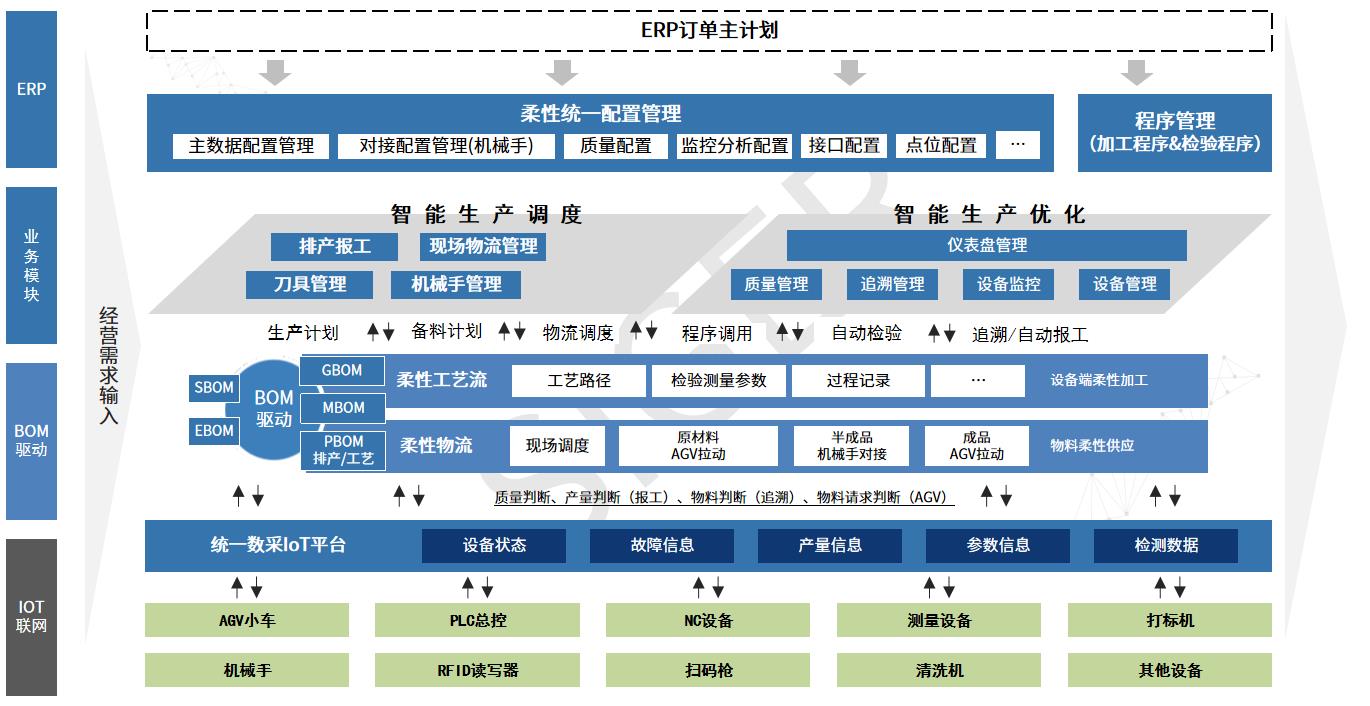

SIGER FMS柔性线管理系统 - 系统框架

 高度集成自动化，实时数据驱动质效提升

柔性线系统框架：系统集成度高，生产计划可调度性强，自动化程度高，设备协同性好，数据实时监控，提升生产效率和质量；

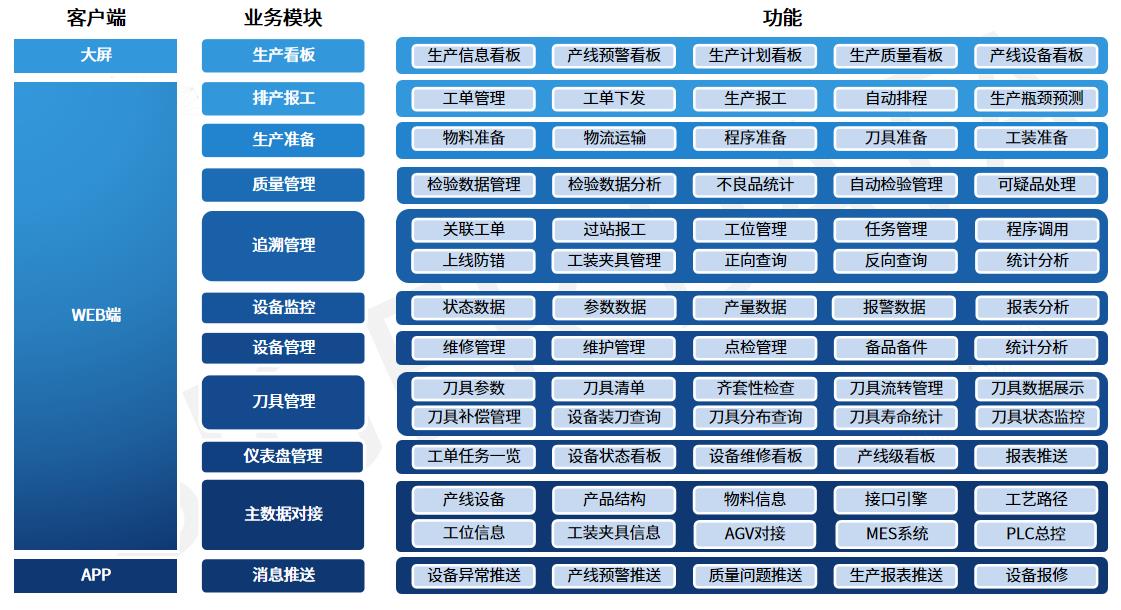

SIGER FMS柔性线管理系统 - 业务模块

 高效调度、精确追踪、灵活适应、提升生产效率和产品质量

柔性线系统业务模块：实现生产调度、资源优化、物料追踪和质量控制等功能，提高生产效率和产品质量；

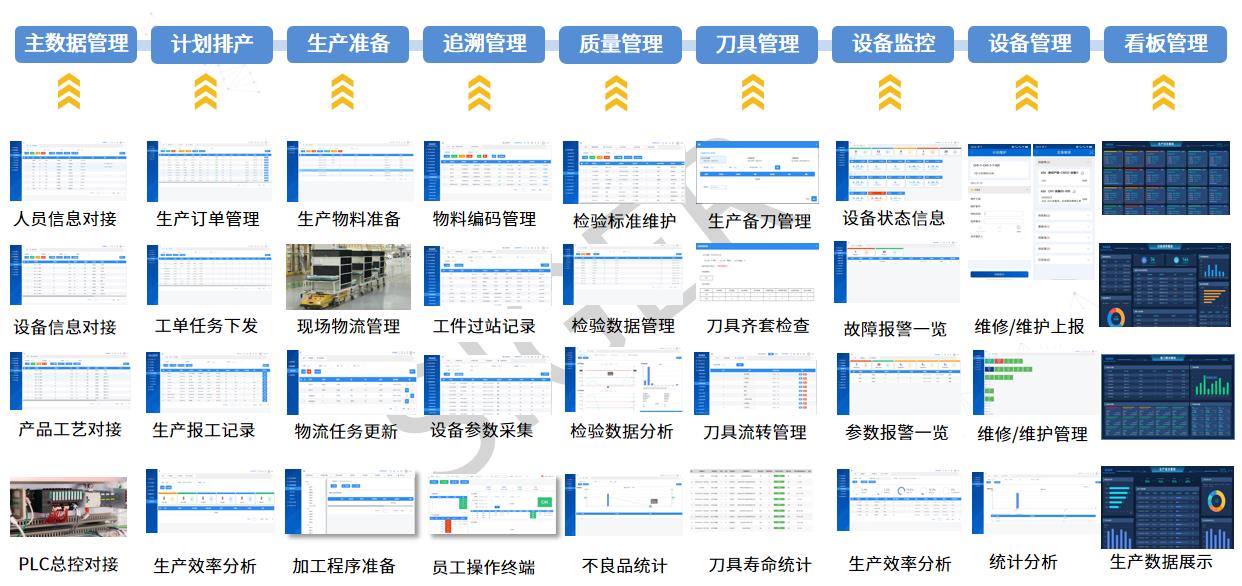

SIGER FMS柔性线管理系统 - 业务流程

 灵活调度，高效生产、质量可控，适应市场变化

柔性线系统业务流程：生产计划制定、物料采购、设备准备、生产执行、质量检验和产品交付，确保生产顺利进行，满足客户需求；

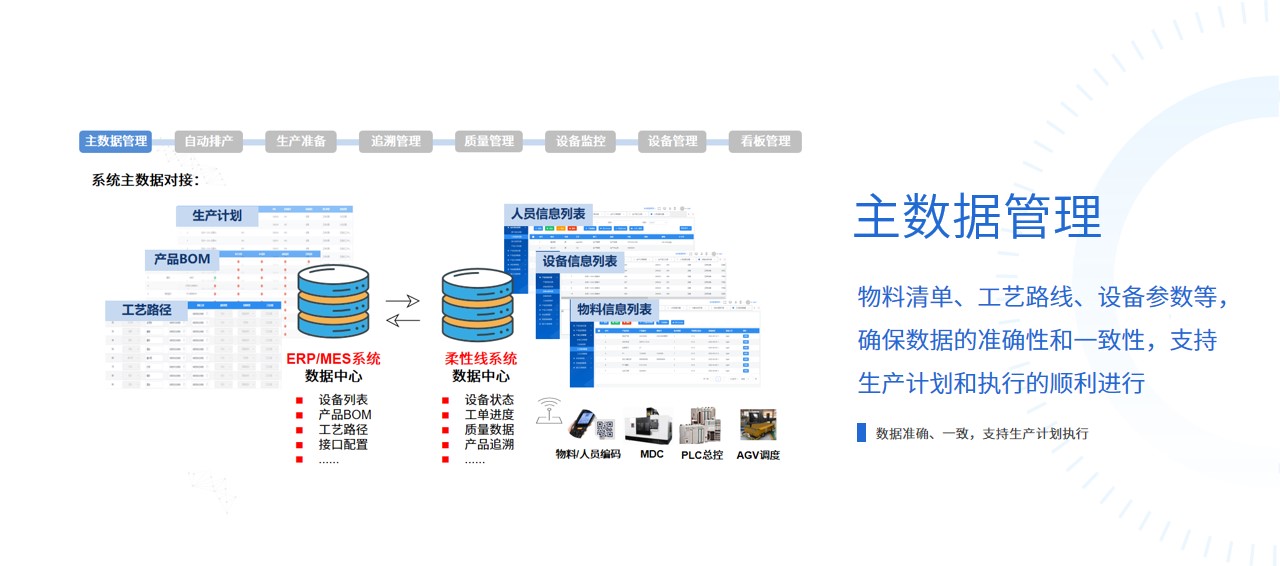

SIGER FMS柔性线管理系统 - 主数据管理

 数据自动同步，减少人工干预，支持生产计划执行

柔性线系统主数据管理：支持与MES/ERP系统、DNC系统、AGV系统等集成，实现生产计划在线导入、加工/检验程序自动调用、物料自动配送，助力车间实现高效化生产。

SIGER FMS柔性线管理系统 - 计划排产

实时响应需求，优化资源利用，提高生产效率和交付能力

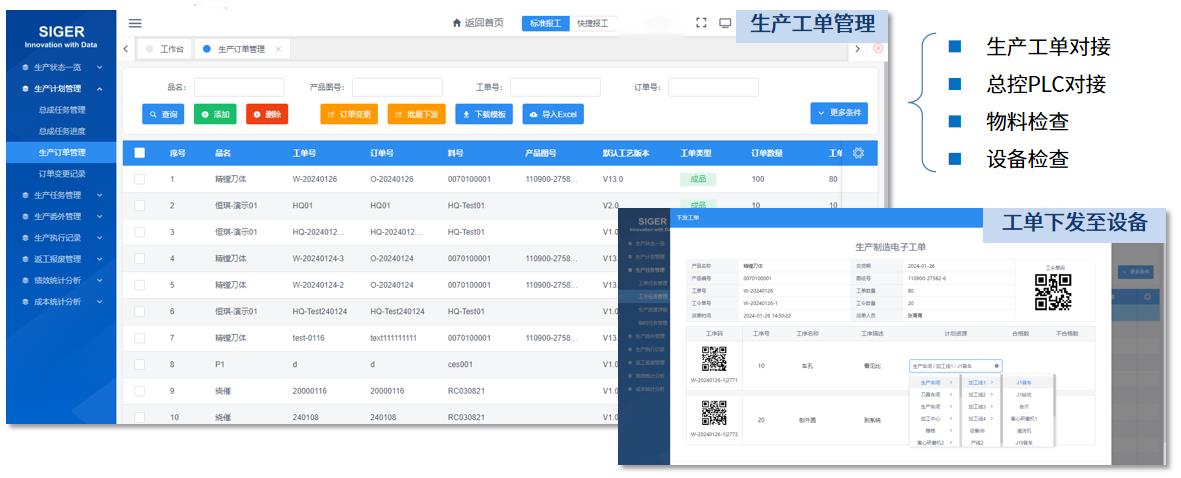

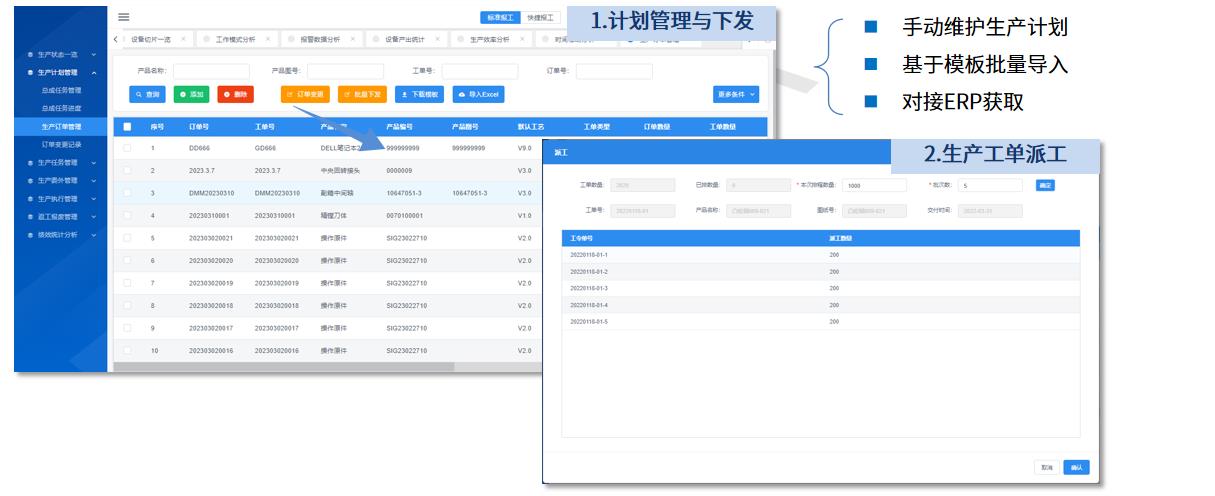

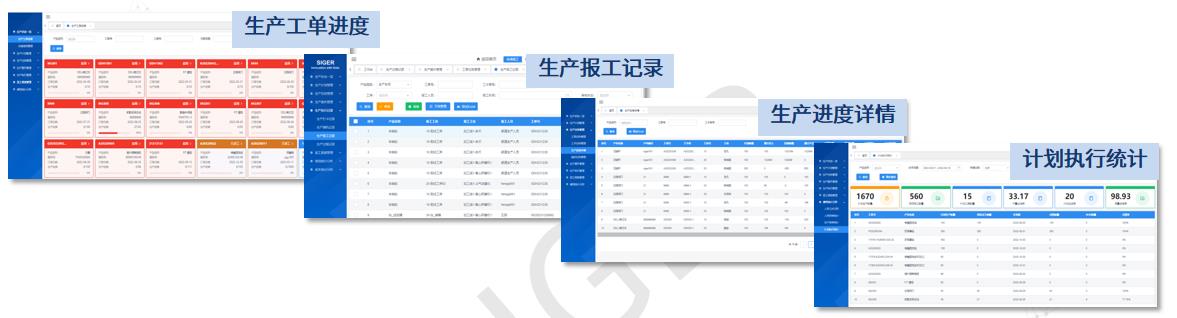

①生产计划管理：基于MES/ERP获取生产计划/手动导入生产计划，完成计划管理；

②工单自动下发：排产后的计划在线自动下发到产线，基于”工序-产品-设备“的关联关系，下发时可实现工单校验；

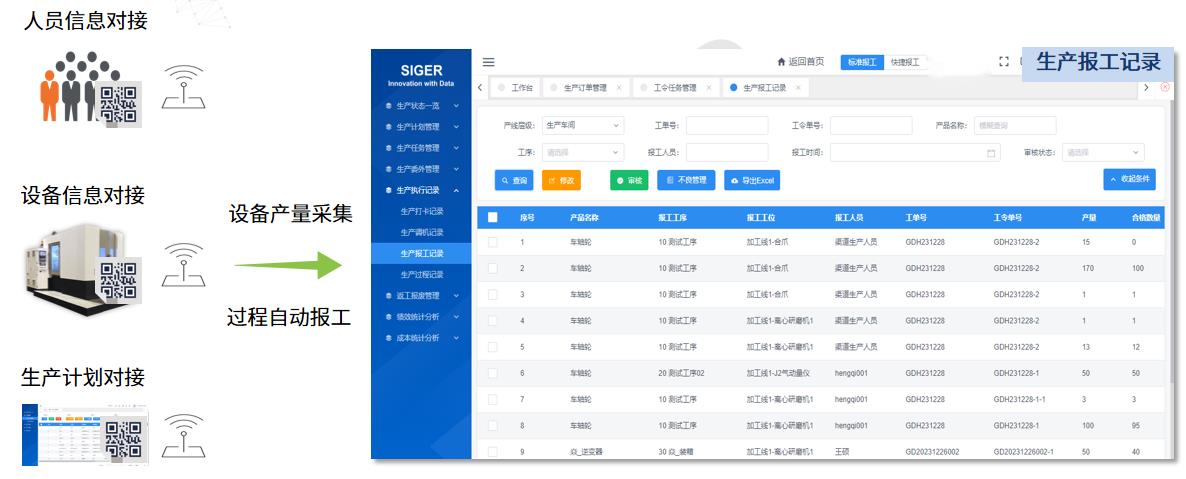

③生产执行管理：通过设备联网，自动采集设备加工件数，完成自动报工；

④执行统计报表：基于报工结果，系统自动统计工单进度以及产品良率情况；

SIGER FMS柔性线管理系统 - 生产准备

物料自动配送、程序智能下发、刀夹具精准就位

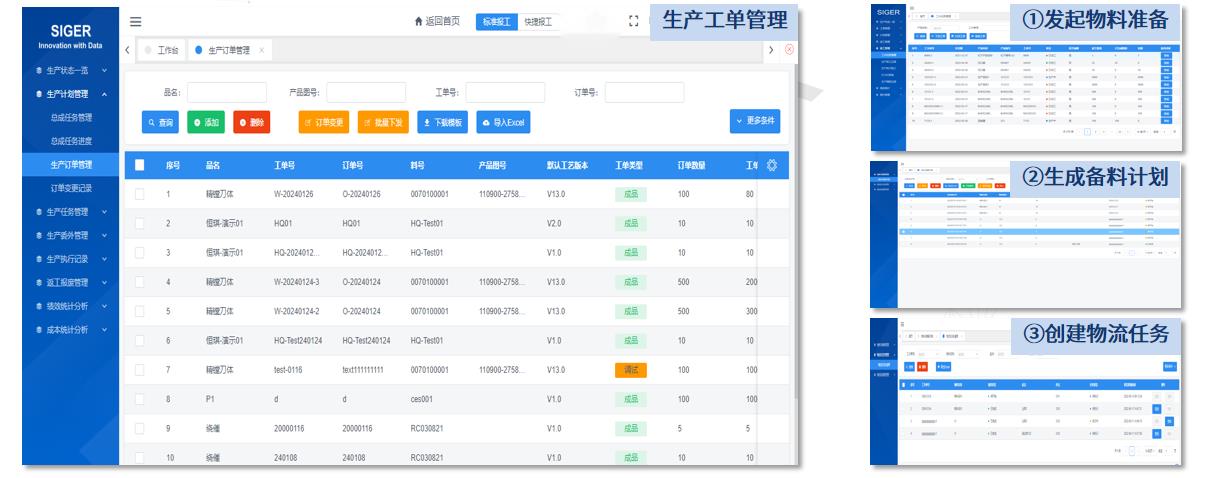

①物料准备管理：根据生产工单接收物料需求，通过人工备料与AGV运输完成备料；生产现场AGV总控对接实现自动配送，并实时反馈配送进度及状态，确保物料高效准备。

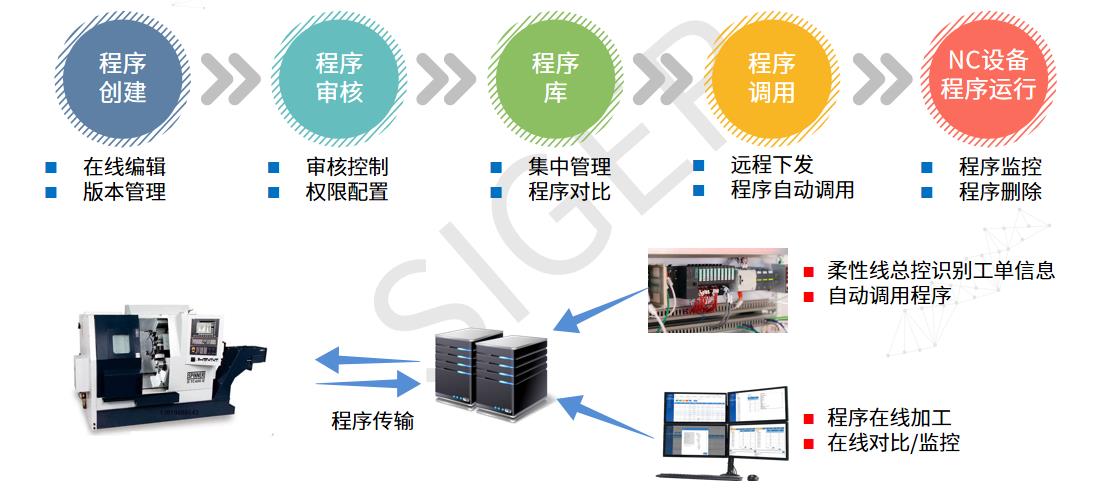

②程序准备管理：对柔性线涉及到的加工/检验程序进行集中在线管理，支持程序在加工过程中自动调用和实时下发，确保生产流程高效、精准与自动化。

③刀具、工装夹具准备管理：根据生产任务以及对应刀具、夹具清单生成准备计划；

SIGER FMS柔性线管理系统 - 追溯管理

全流程追溯管理，保障生产精准高效

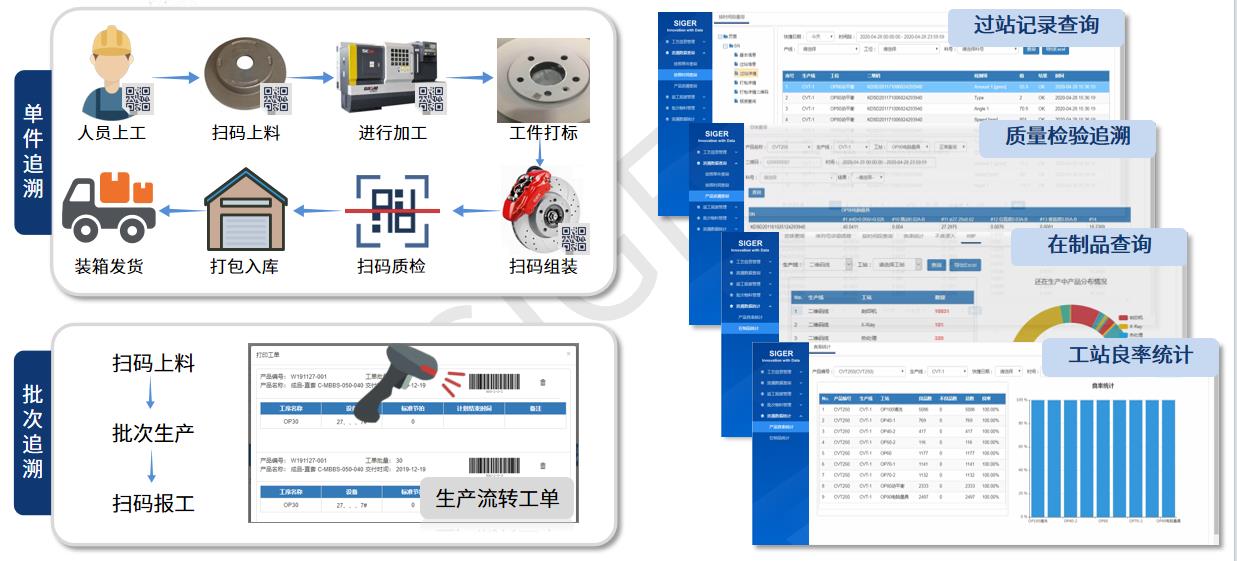

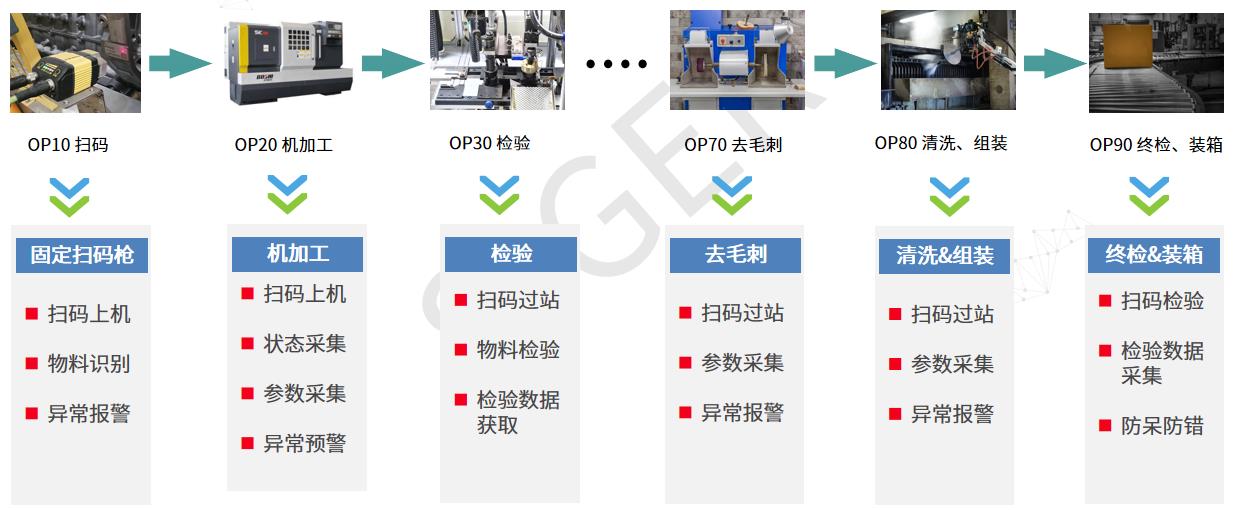

①追溯管理业务流程（工艺示例）：

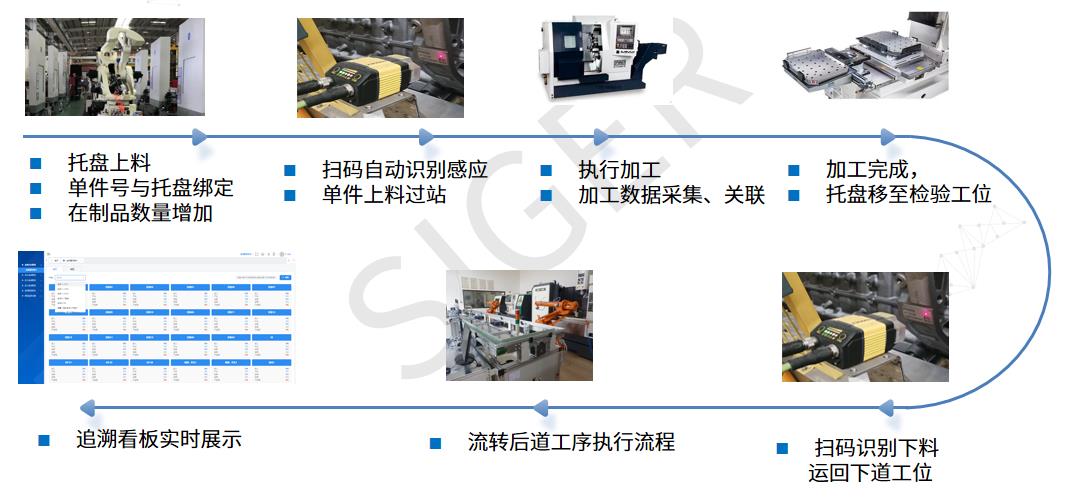

②追溯管理过程流转：基于工件二维码实现精准追溯、结合工单流转实现离散批次追溯，确保全流程可追溯和批次管理；

③柔性调度-自动化追溯：加工过程中基于二维码/RFID识别自动记录各工序生产信息，并与产品实现关联，支持后期追溯查询；

④追溯查询&统计分析：基于产品过站的数据录入与信息关联可实现对产品数据正反向追溯查询；

SIGER FMS柔性线管理系统 - 质量管理

质量数据实时洞察，SPC精准控质

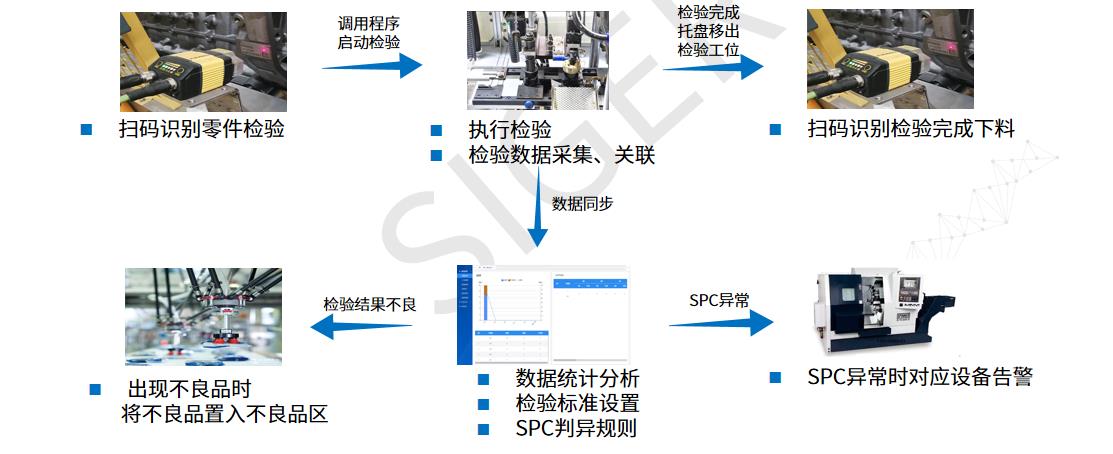

质量管理流程：系统自动采集生产过程中的测量与检验数据，实时监控产品质量状态，并基于SPC进行统计分析，生成直观的可视化图表，实现对生产质量的精准把控与持续优化。

SIGER FMS柔性线管理系统 - 刀具管理

刀具全流程智能管控，保障高效精准加工

① 生产任务管理-齐套性检验：根据系统内生产任务所需的刀具数量，结合厂内刀具数量判定是否需要采购；

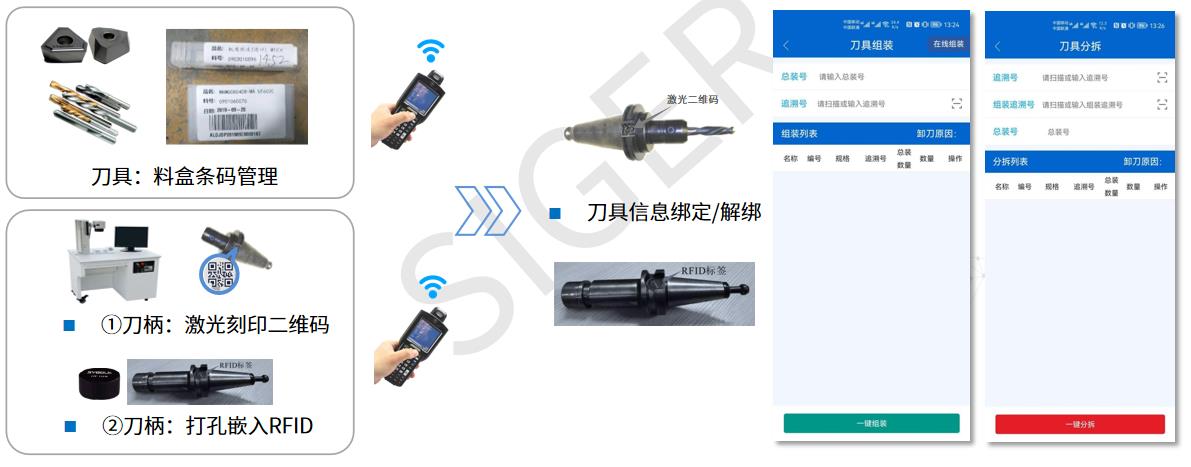

② 刀具组装/拆卸管理：

■ 实现刀具、附件信息与刀柄二维码绑定关联和数据解绑管理；

■ 基于刀柄二维码/RFID进行流转数据关联，实现刀具的快速组装、拆卸；

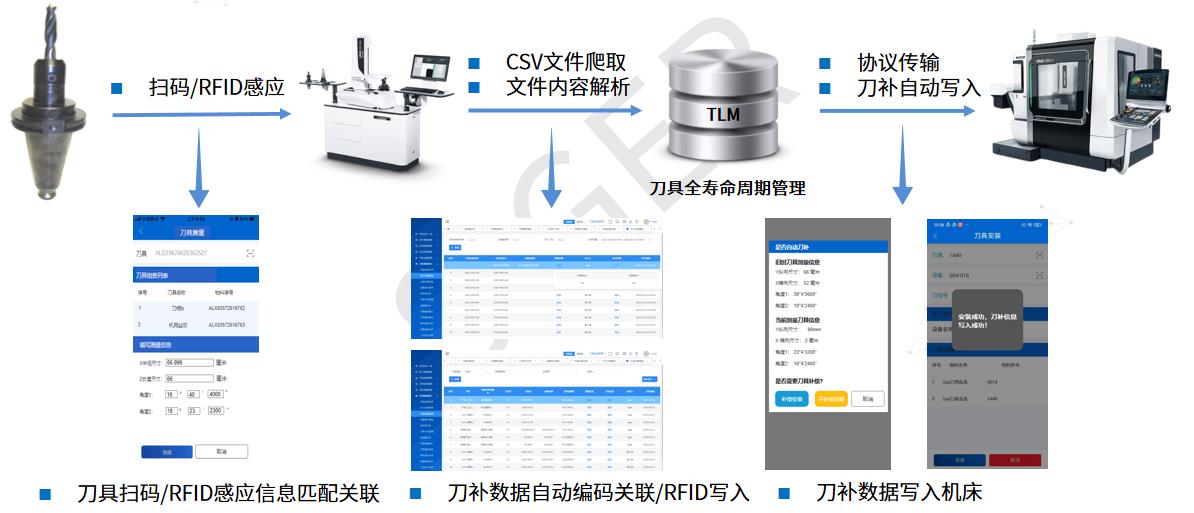

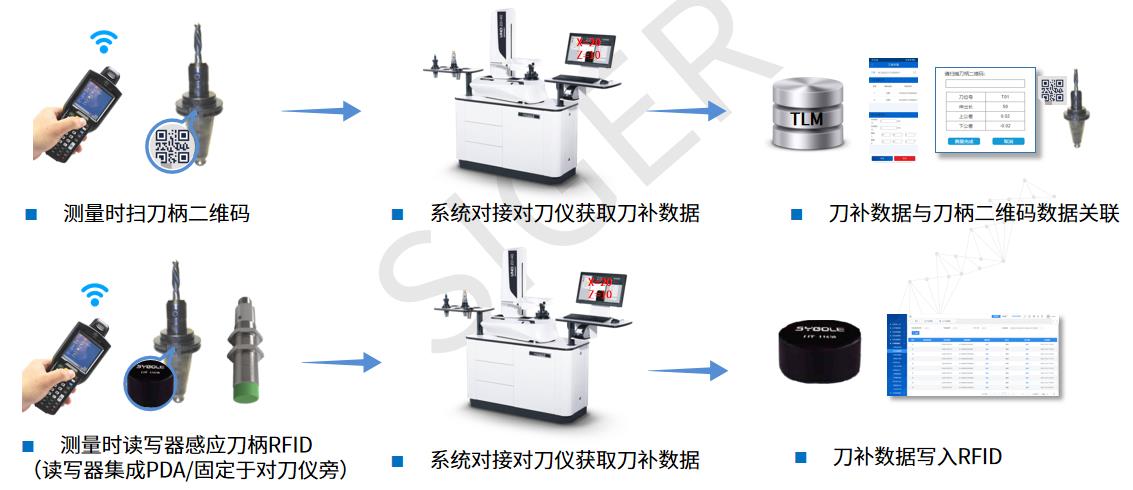

③ 刀具测量管理

■ 对刀仪测量的刀补数据与刀柄二维码/RFID进行绑定关联；

■ 刀具安装时，通过扫描刀柄二维码RFID，获取刀补数据；

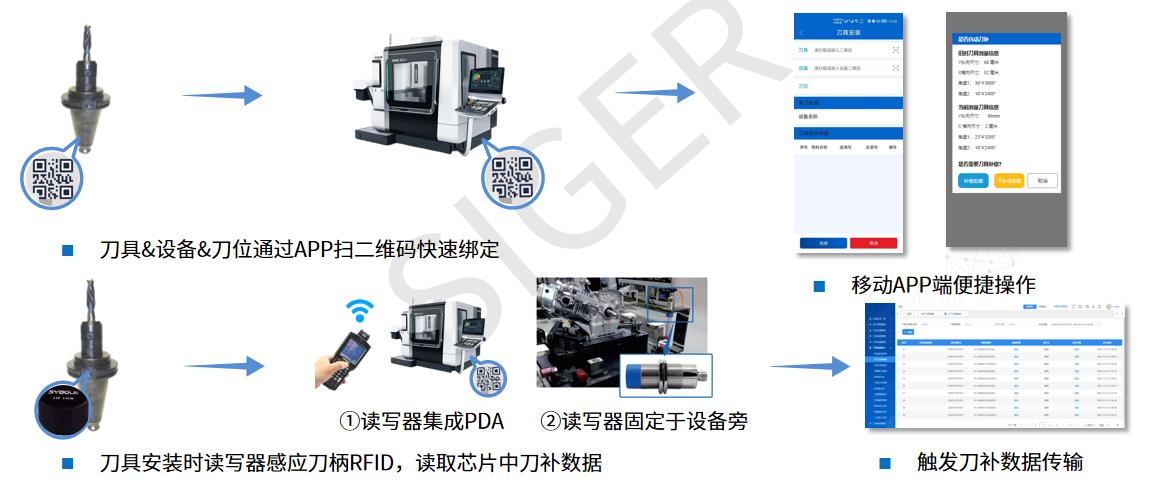

④ 刀具安装管理

■ 通过扫码/RFID进行刀具信息、刀位信息和设备信息的快速绑定；

■ 刀具扫码/RFID进行安装具有防错提醒功能，实现刀具的精准安装；

⑤ 刀补自动传输管理

■ 扫码装刀时通过APP扫描刀柄二维码/RFID感应，刀补数据自动写入机床，提高效率，防止刀补数据填写错误；

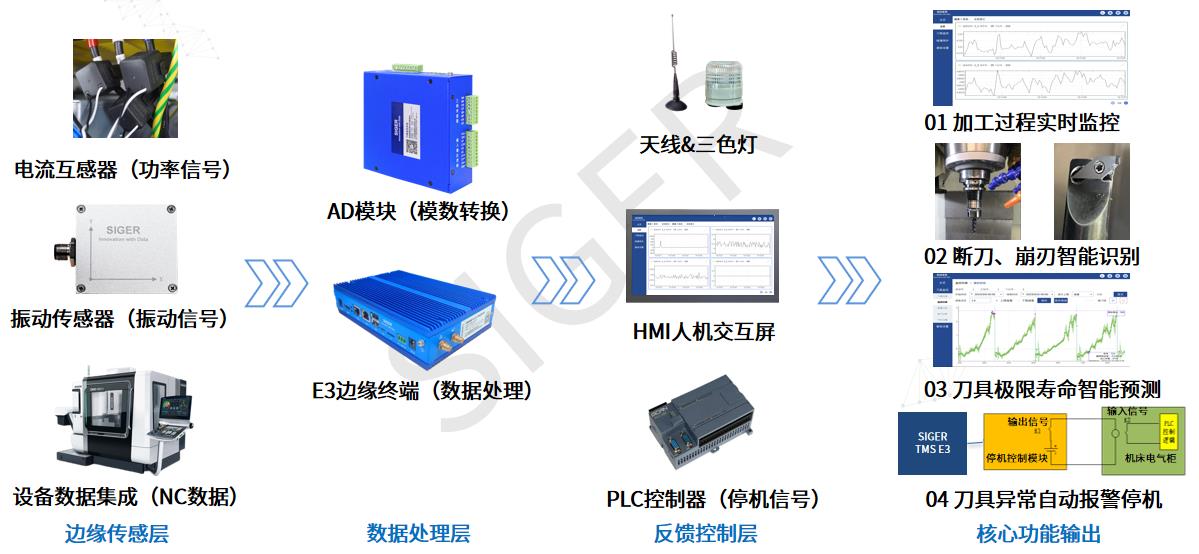

⑥ 刀具加工实时监控（选配）：实时采集功率负载信号丨磨损/断刀/崩刃实时监控丨极限寿命预测丨智能停机控制

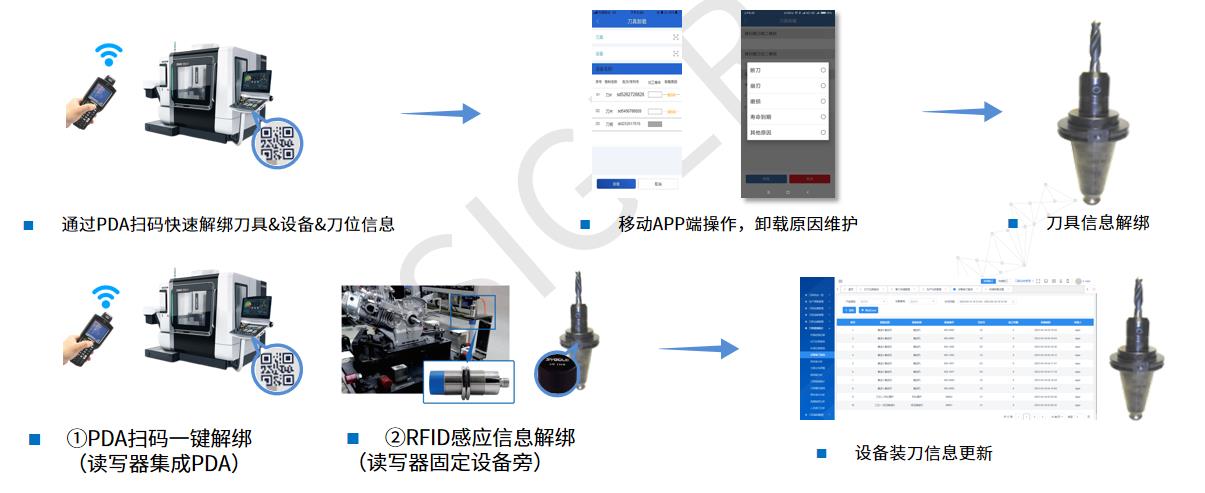

⑦ 刀具卸载管理：

■ 通过PDA扫描设备二维码/刀具RFID感应，进行刀具卸载，并可手动维护刀具加工寿命；

■ PDA端选择卸载原因（换刀原因），点击卸载完成刀具信息、刀位信息和设备信息的解绑；

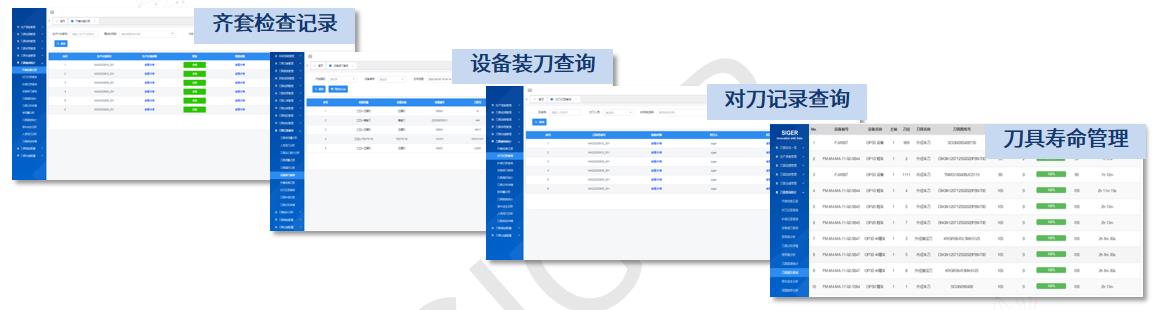

⑧ 刀具管理数据统计：支持在线查询、统计刀具在流转过程中的管理数据，对刀具实现透明化管理；

SIGER FMS柔性线管理系统 - 设备监控

设备状态实时监控，提升问题识别及资源利用效率

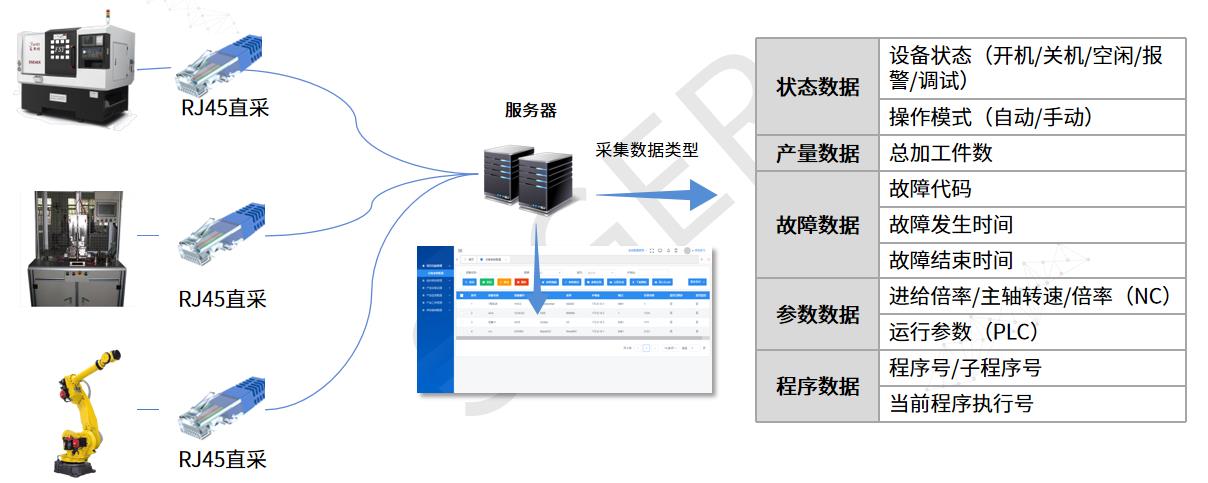

设备监控：系统按预设的设备参数数据进行数据采集工作，并按功能模块对采集到的数据进行统计分析，输出相应图表和状态展示，发生故障时对设备进行反向控制；

设备监控分析：基于设备联网可实时监控柔性生产线运行状态，并自动分析时间嫁动情况；

SIGER FMS柔性线管理系统 - 设备管理

设备报修、维护、分析一体化管理

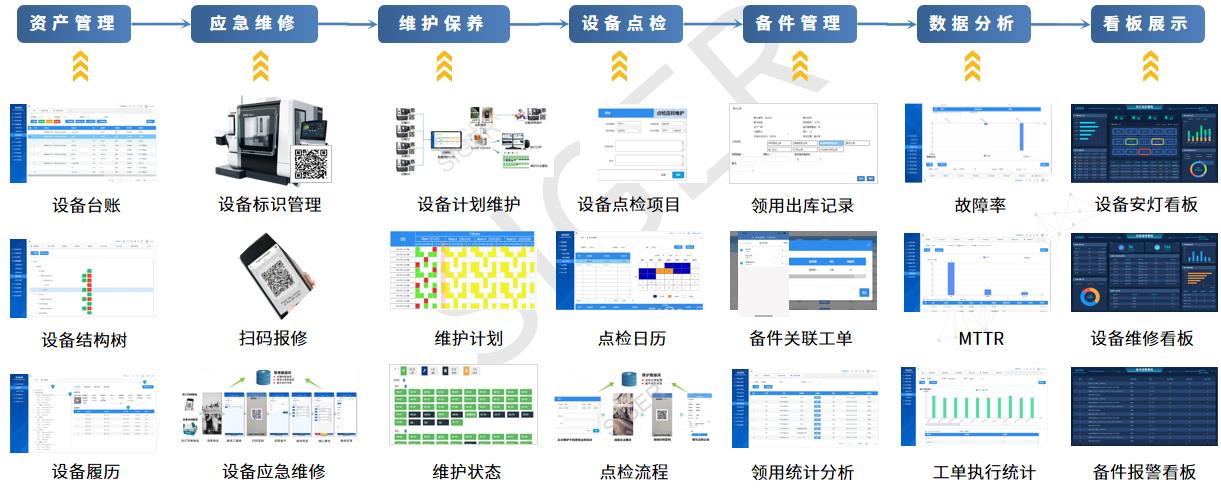

产线设备管理流程：对设备维修、维护等日常工作进行数字化管理，提供报修、计划创建、维修上报等功能页面，并将设备运维情况进行分析，形成专业可视化图表；

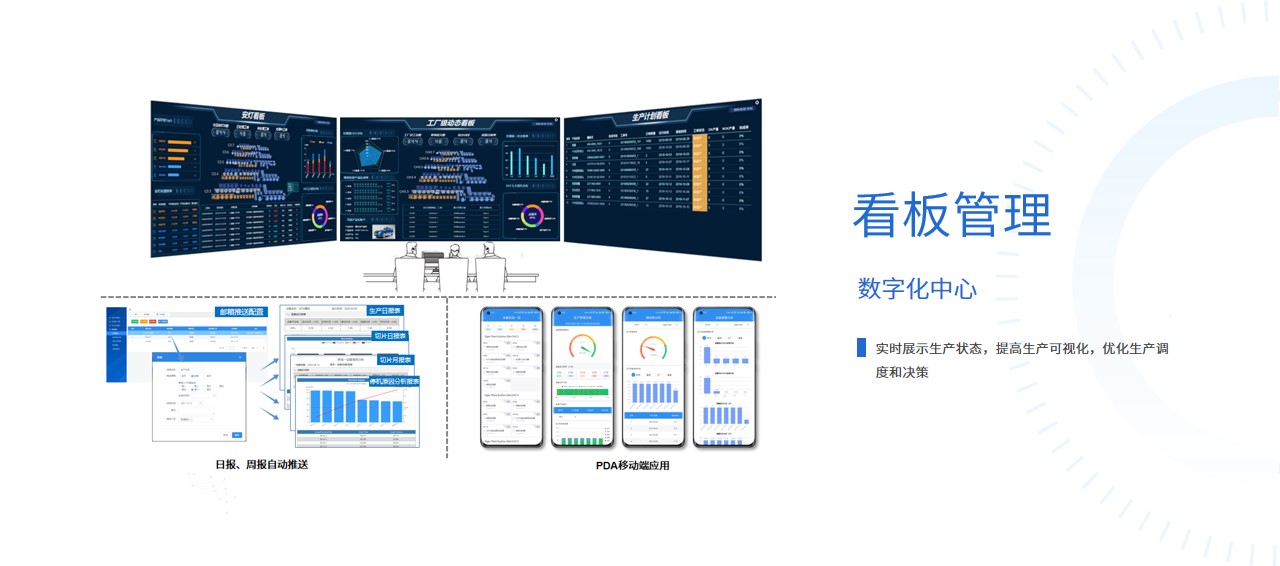

SIGER FMS柔性线管理系统 - 看板管理

全局生产实时可视化，数据驱动高效决策与管控

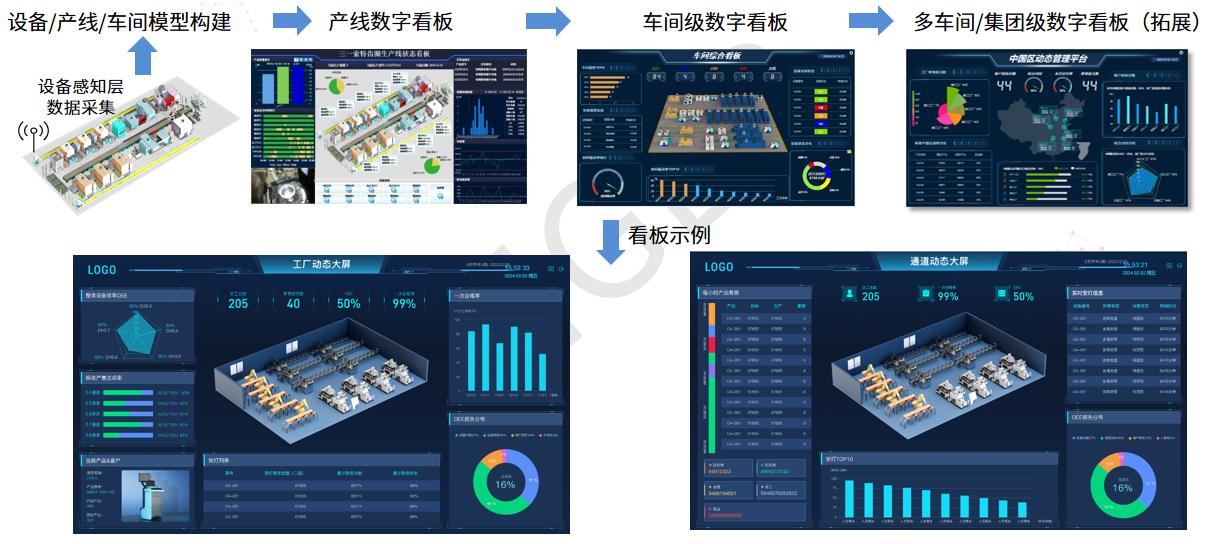

看板管理：提供多种生产数据看板，生产人员可以在仪表盘管理中按需求对看板进行组合播放；

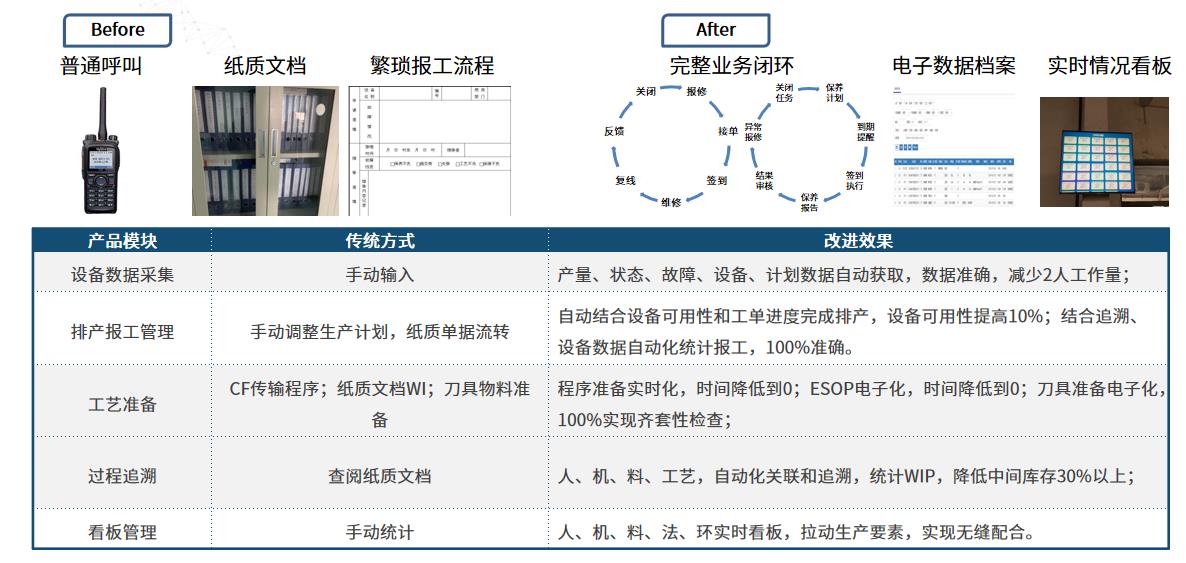

SIGER FMS柔性线管理系统 - 追溯项目典型案例

系统应用实施效果

        如您对西格数据的产品感兴趣，可以拨打电话：189 6235 3927（微信同号），也可以留下您的需求、电话和公司名称，我们会第一时间与您联系。
