SIGER TCS 碰撞保护系统

SIGER TCS 碰撞保护系统是西格数据基于精密加工行业特征，结合加工中心、车床等机械加工过程，打造的一款撞刀异常监测和主轴碰撞保护系统。通过高精度传感器采集主轴振动数据，结合大数据流式处理、自然语言处理等自学习处理算法和行业多年经验数据沉淀，构建的一套完整的防碰撞系统，能够实现撞刀异常的精准实时监控，避免撞机事故，防止刀具断刀，保护主轴精度！

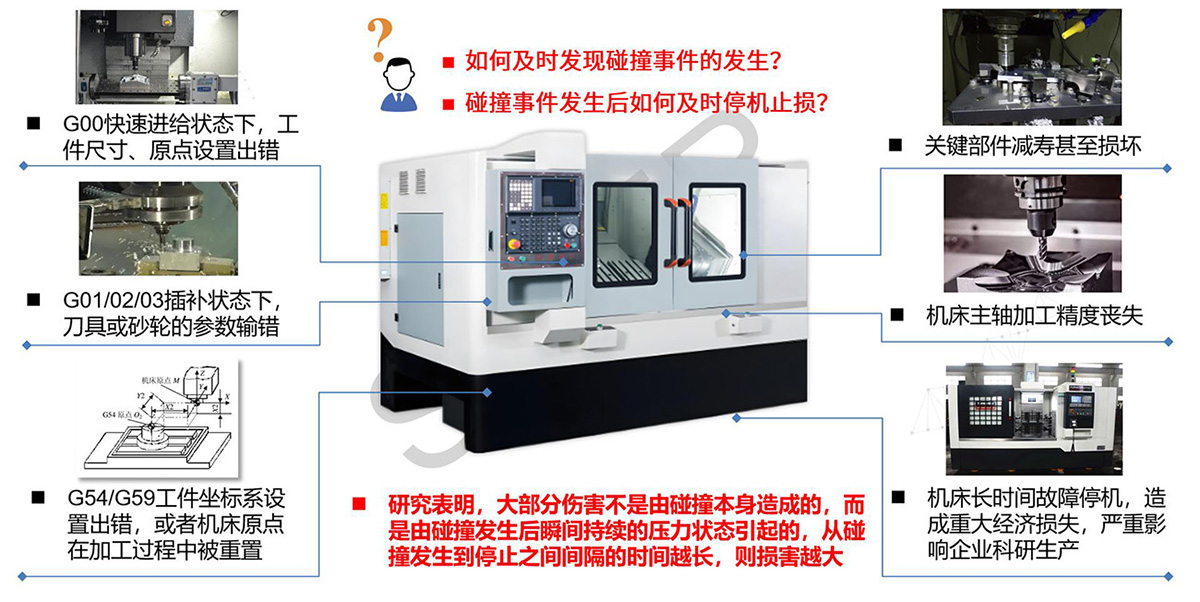

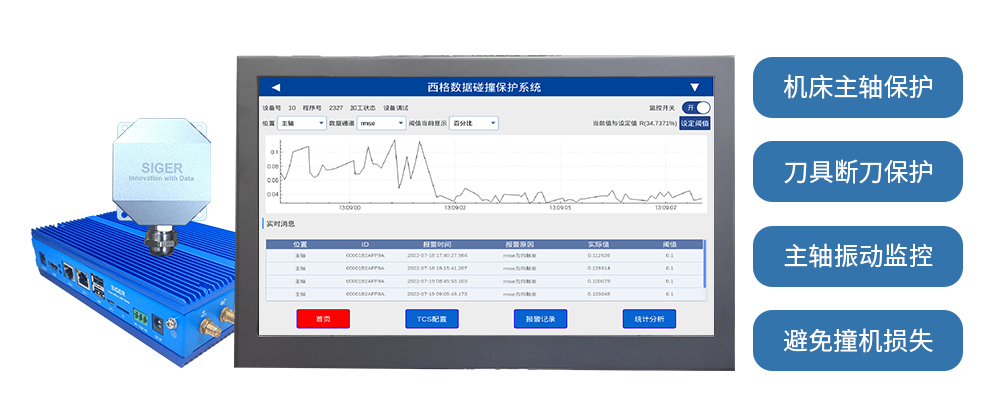

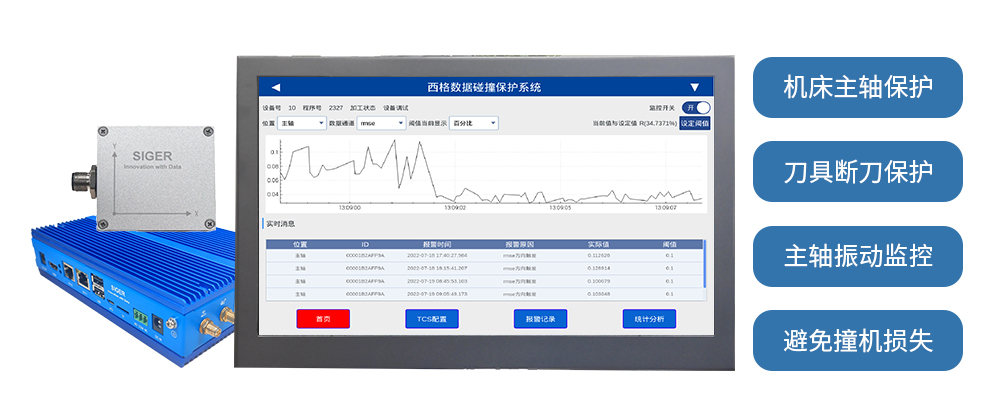

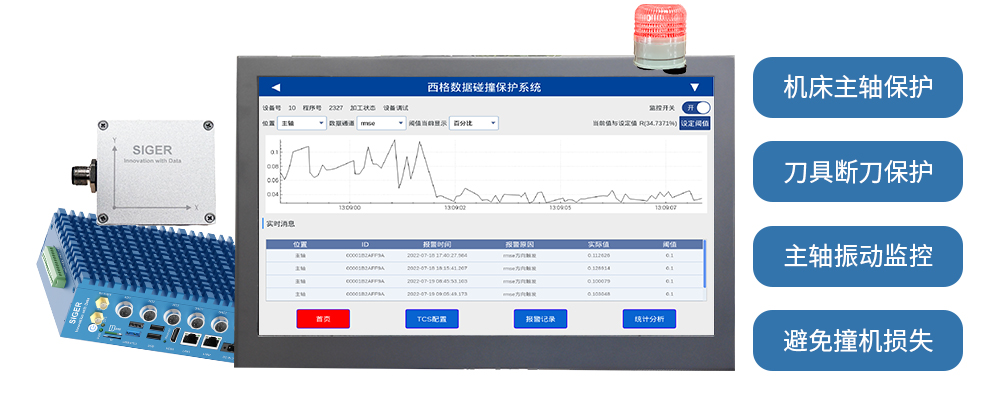

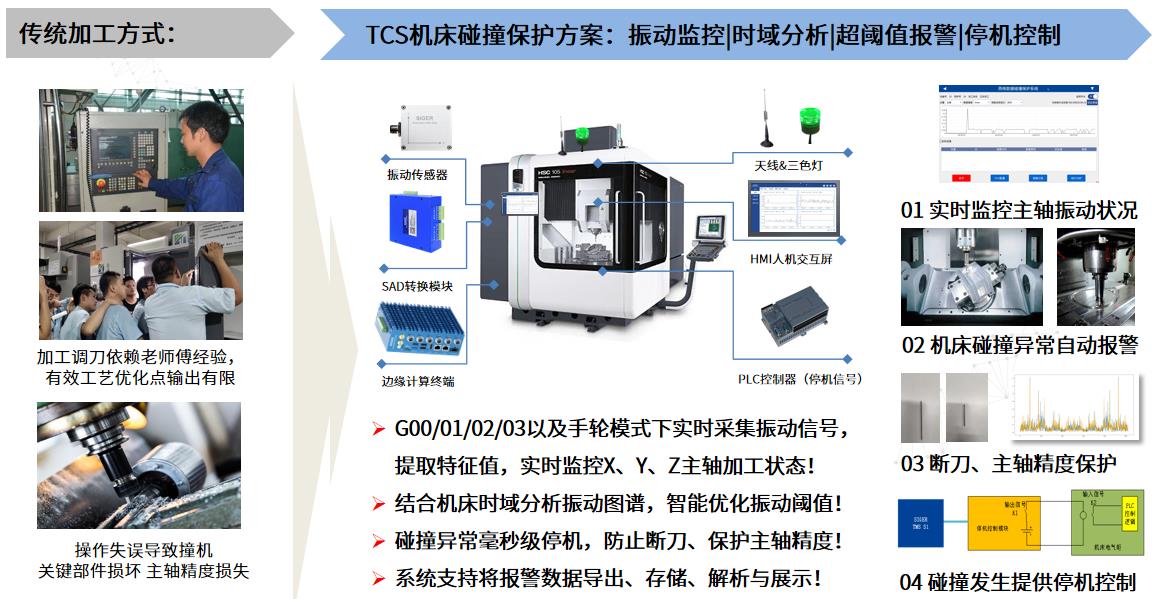

碰撞保护：SIGER TCS E3 嵌入式系统，机床运行状态实时监控，智能停机控制

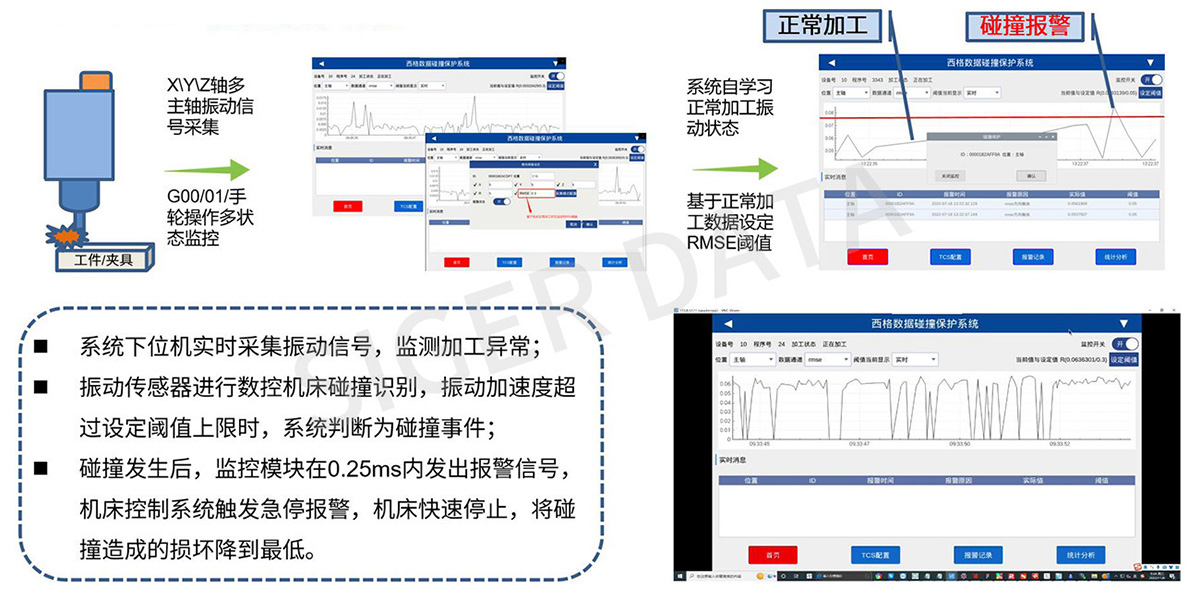

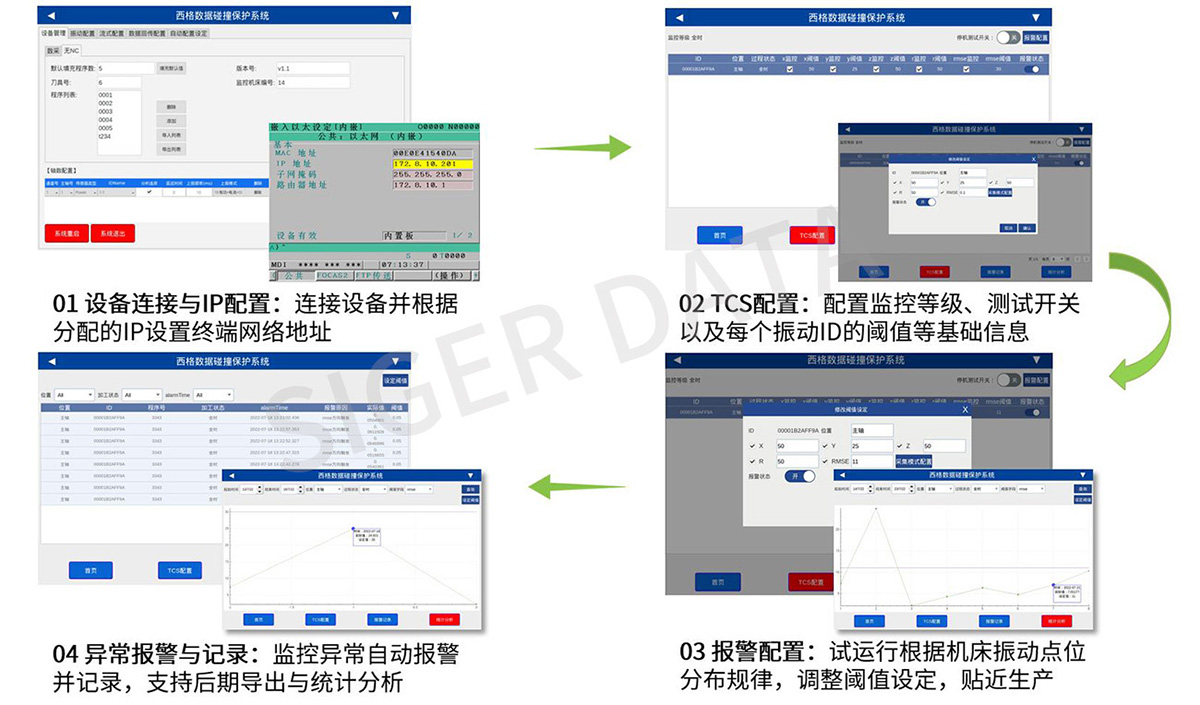

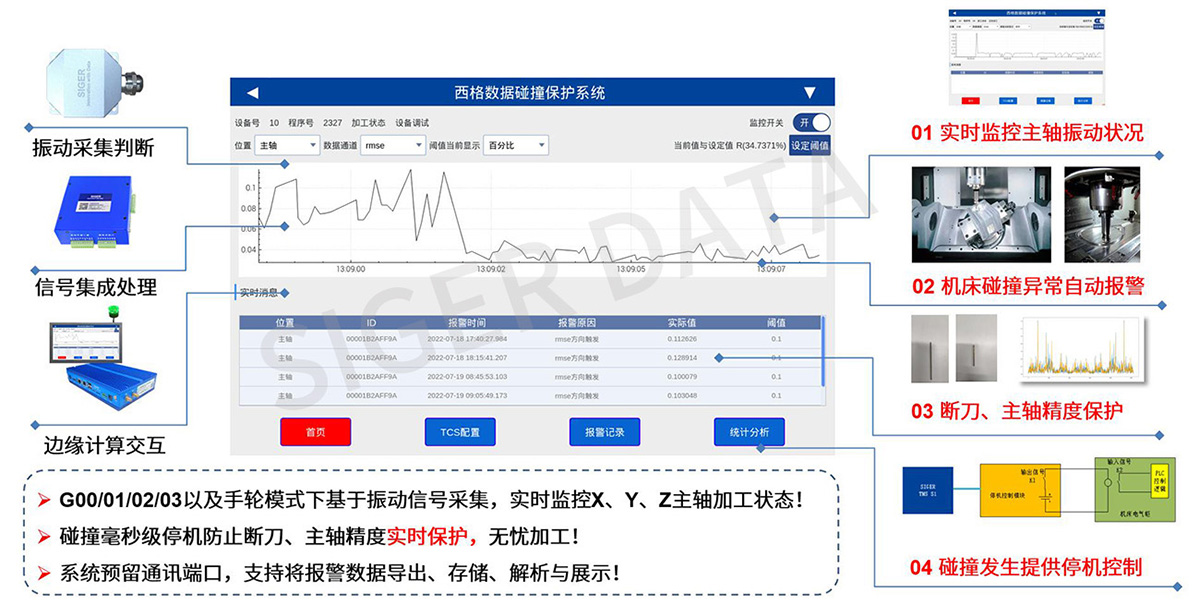

碰撞保护系统：运行状态实时监控

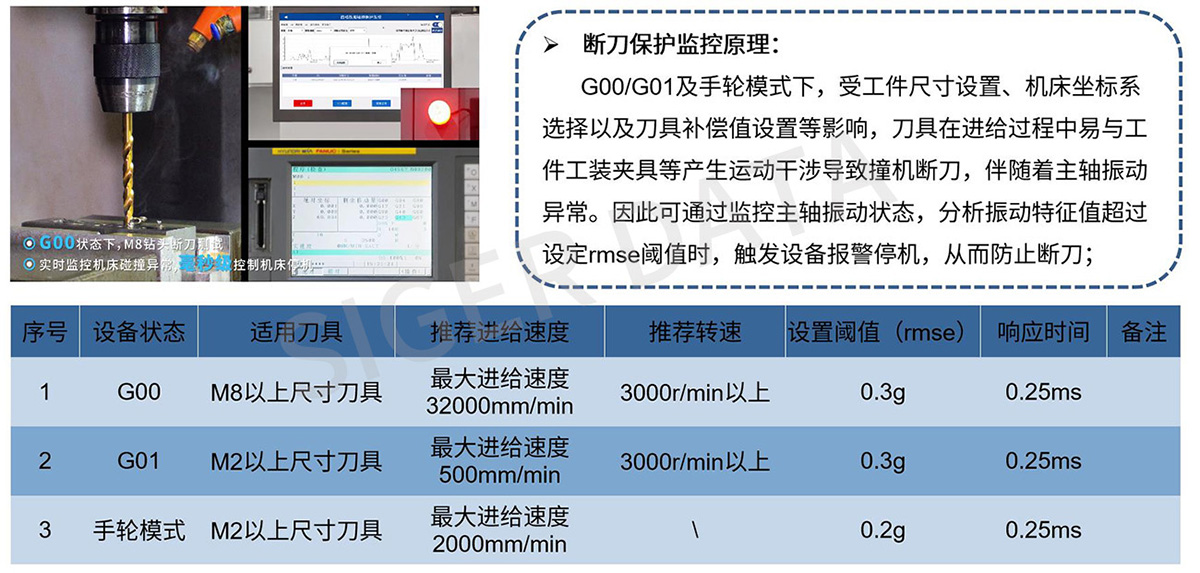

碰撞保护系统：断刀保护

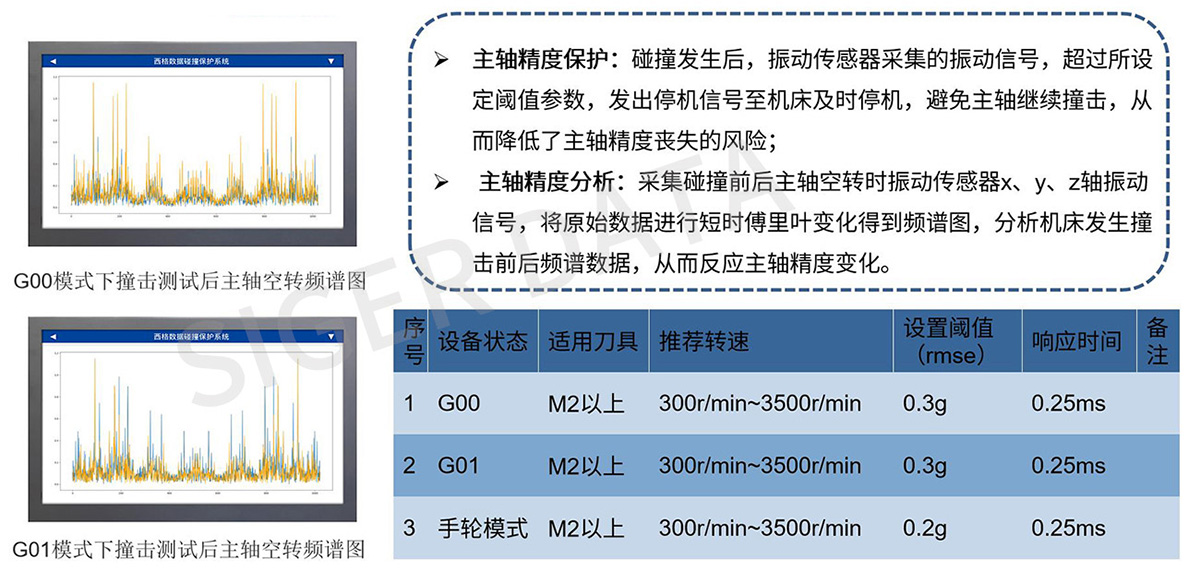

碰撞保护系统：主轴精度保护

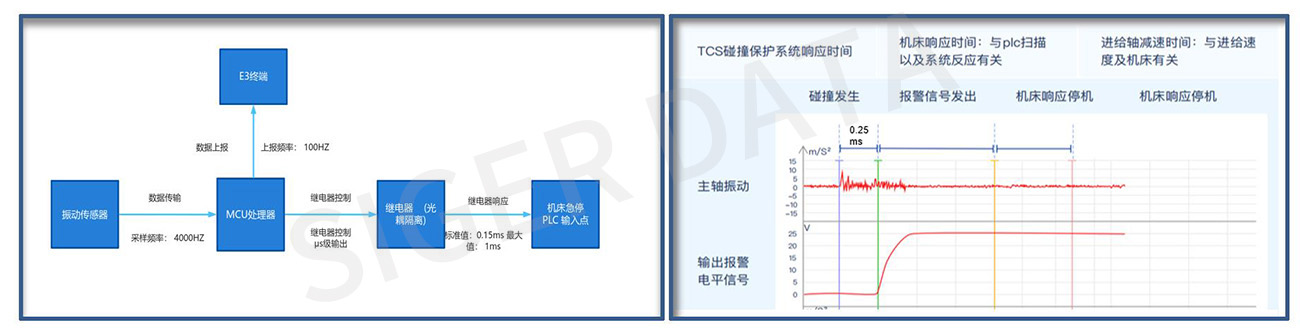

碰撞后停机过程

▶ 停机控制原理：

    系统通过硬接线方式将系统与机床PLC点位进行安装对接，修改机床PLC程序，以实现机床异常时可反向控制机床停机

▶ 产品优势：

    自动触发、0.25ms内响应停机；系统自学习机床加工参数，报警阈值根据机床实际振动规律调整，实用性强！

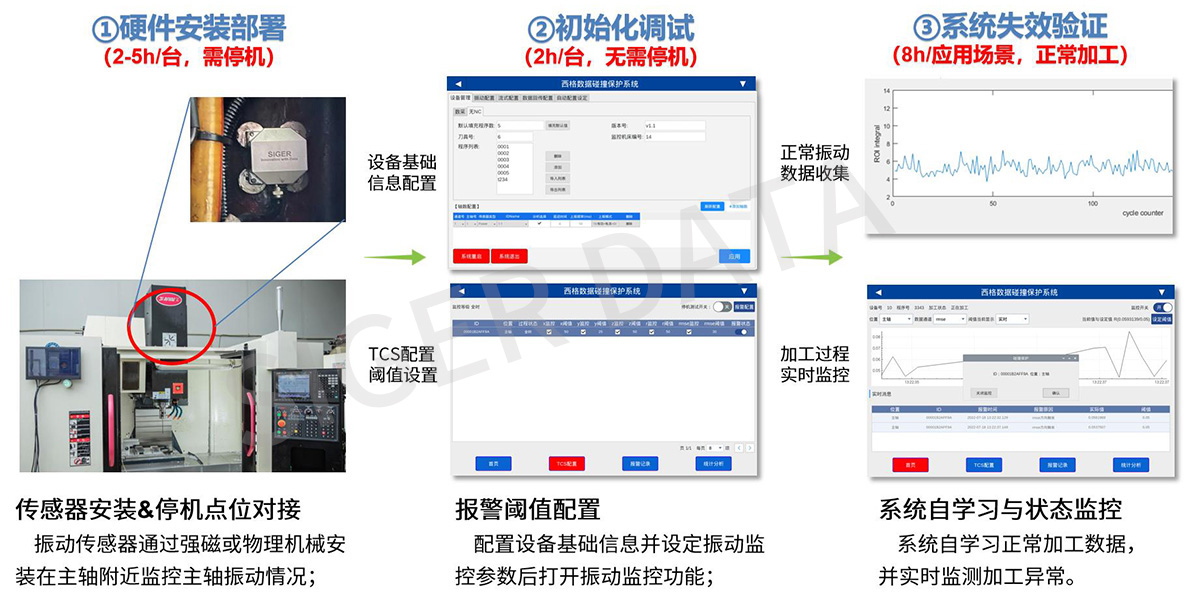

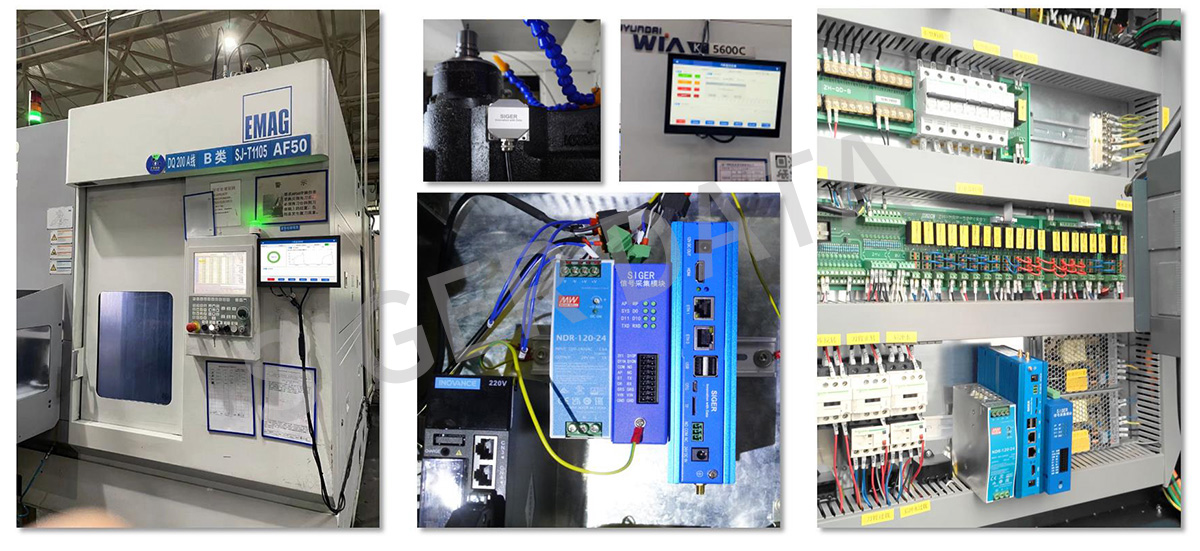

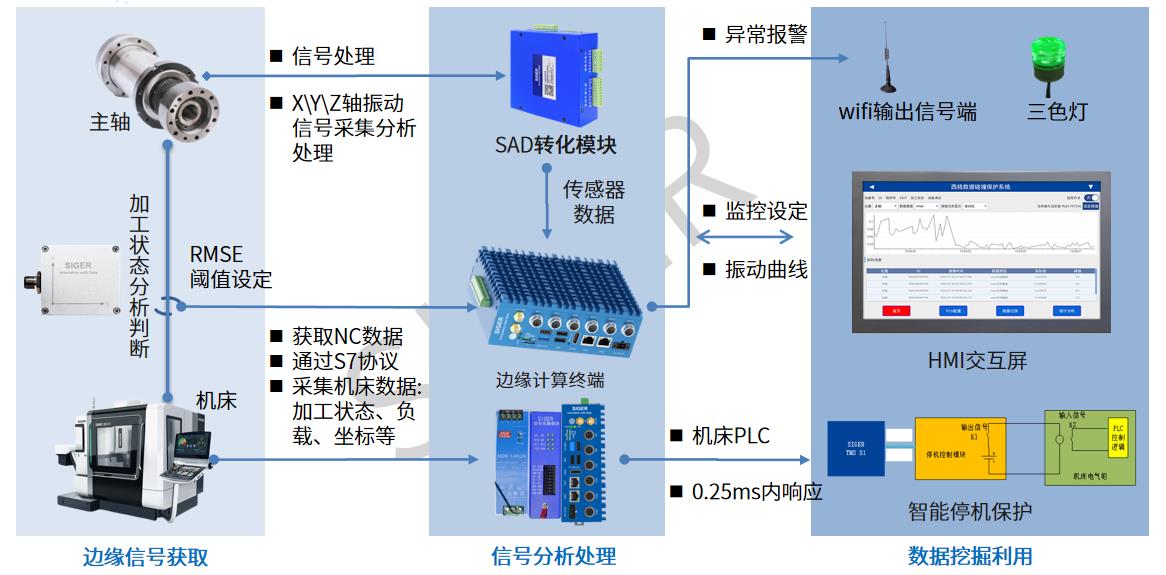

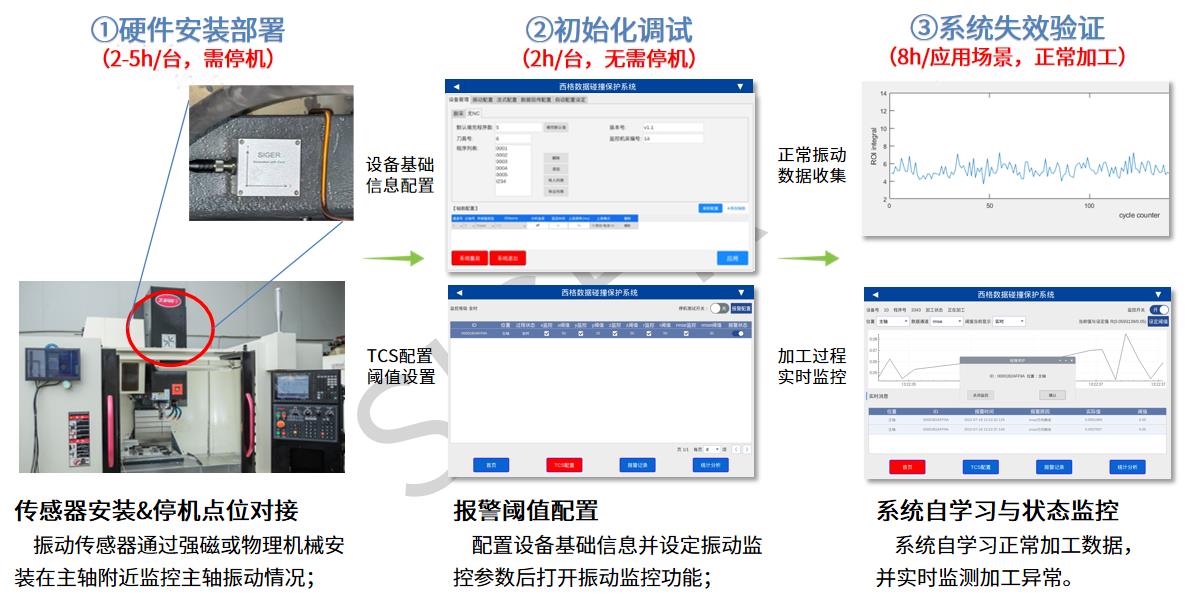

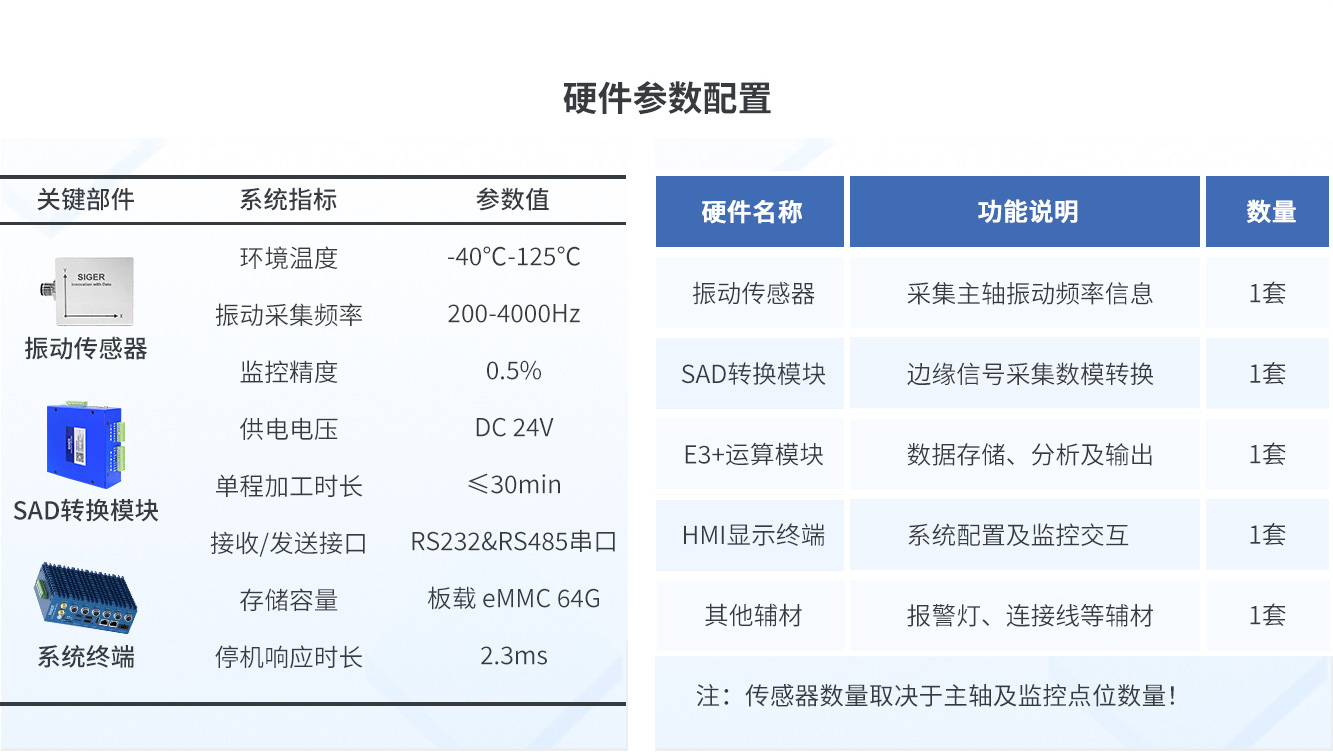

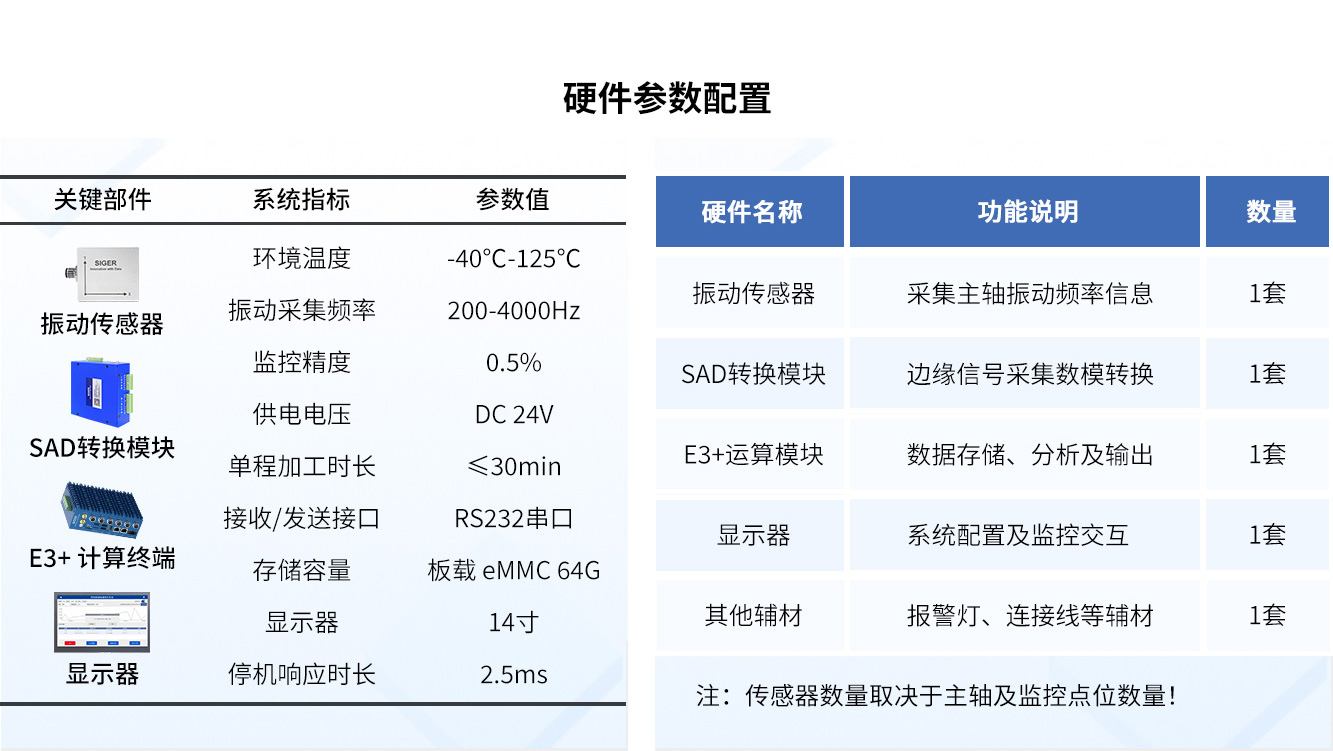

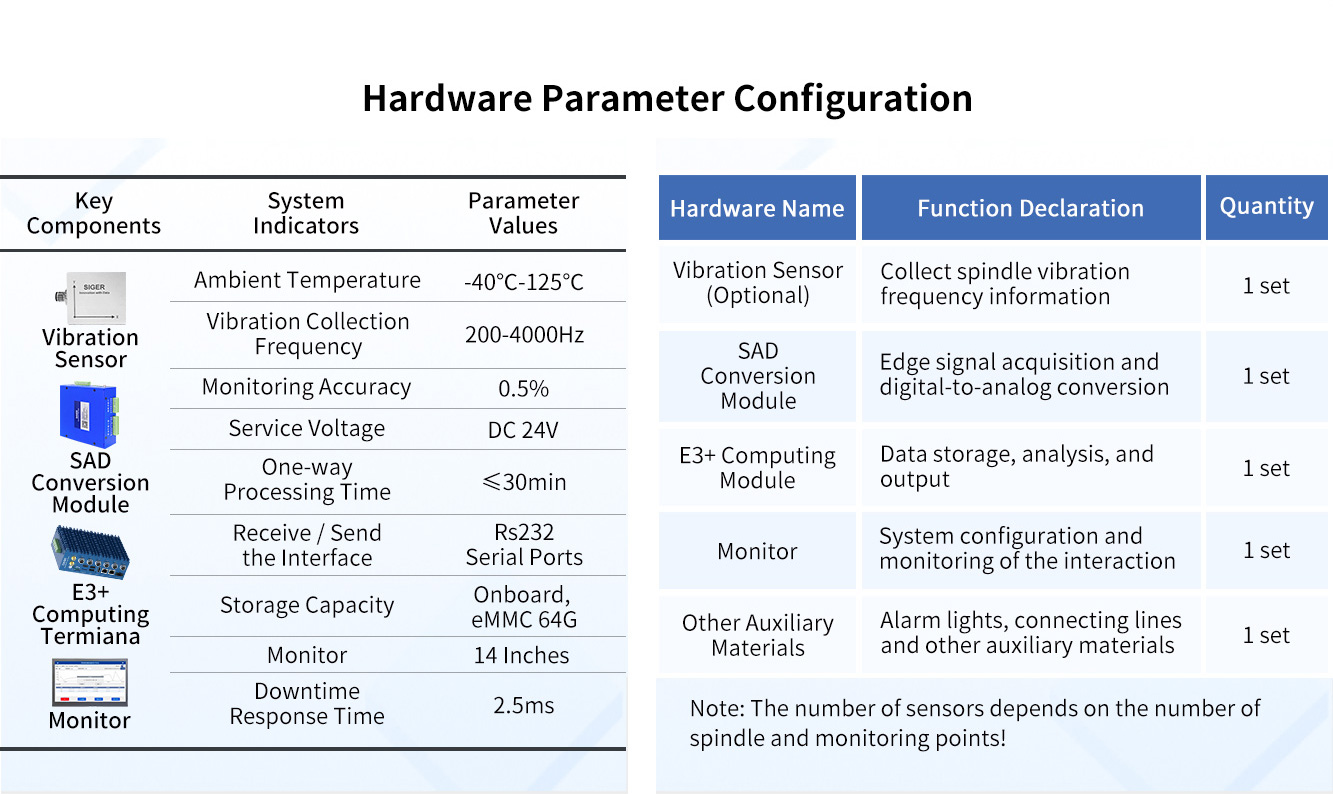

硬件安装示意：振动传感器|SAD转换模块|24V电源模块|边缘计算终端|HMI交互屏|三色灯

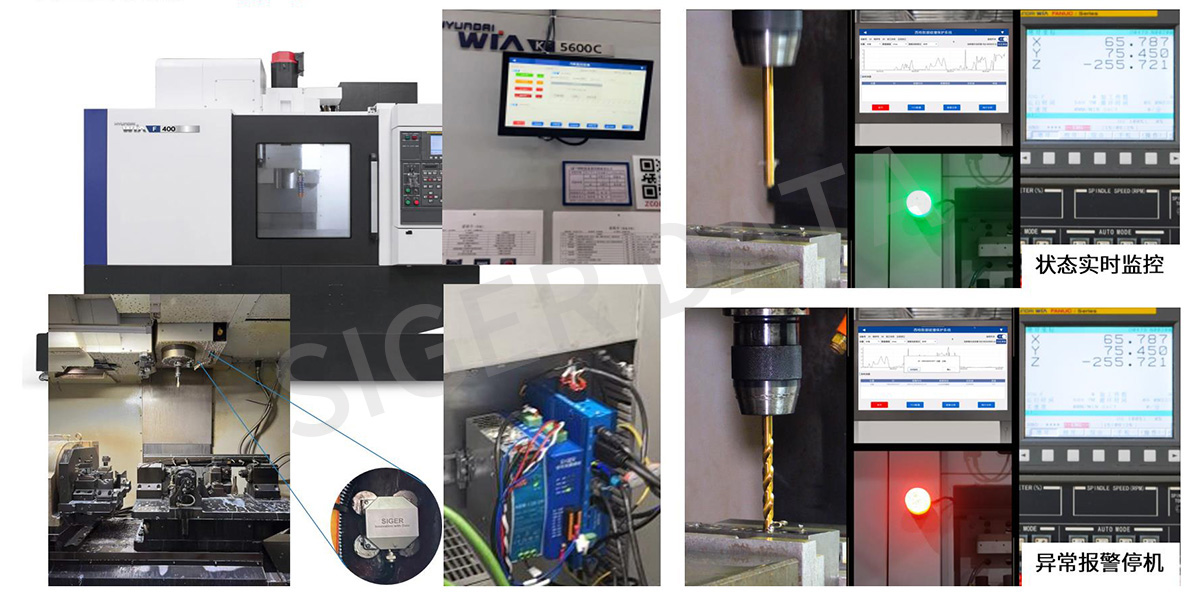

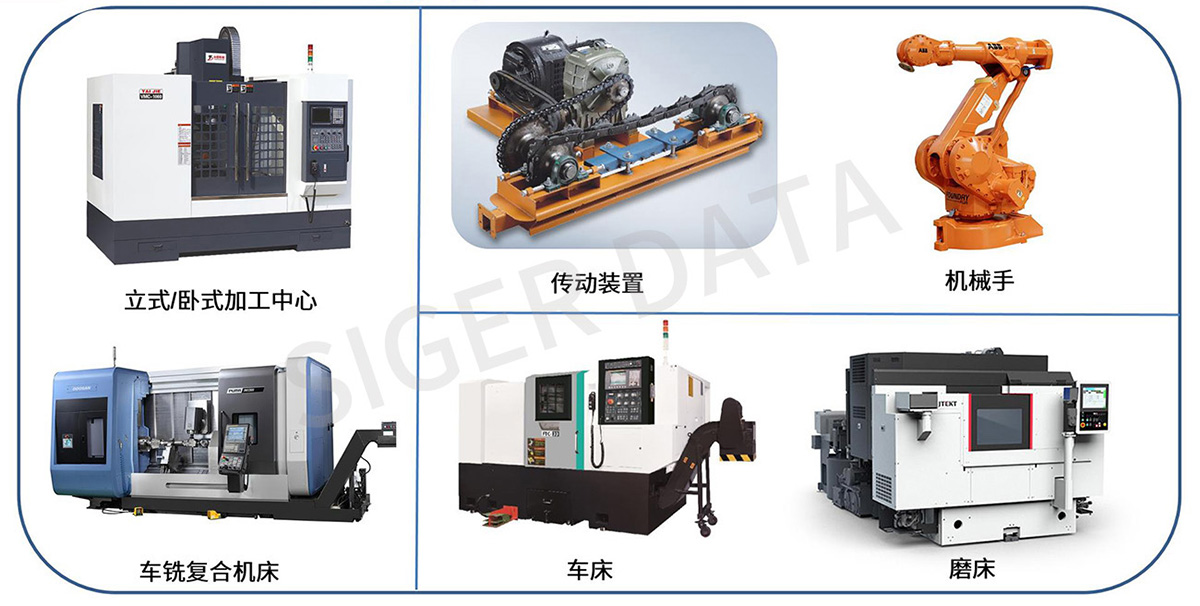

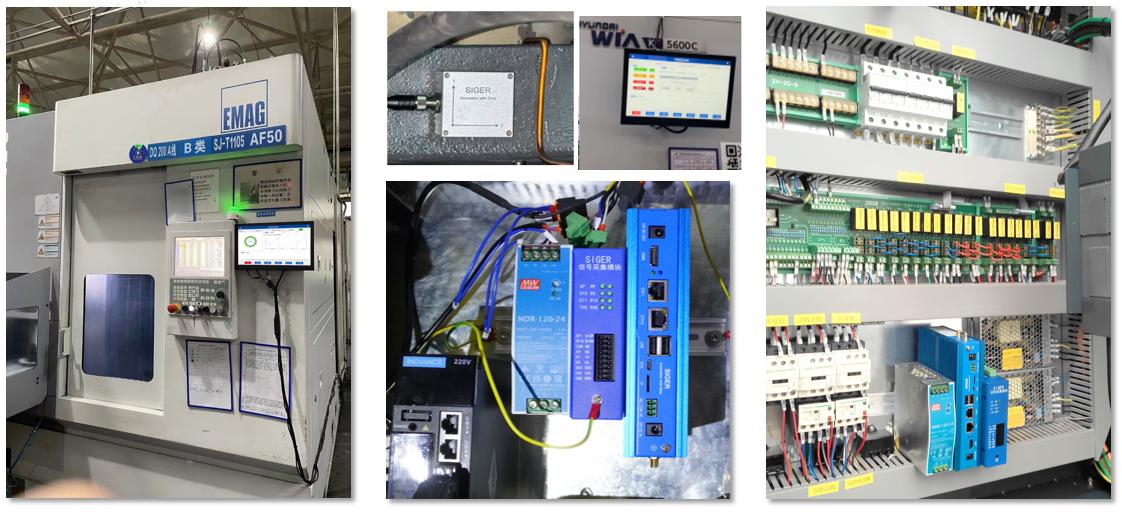

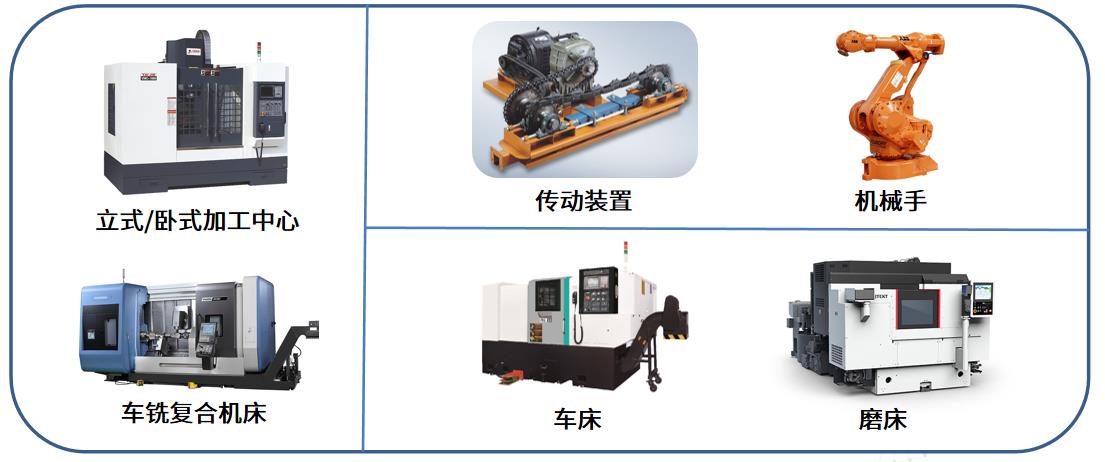

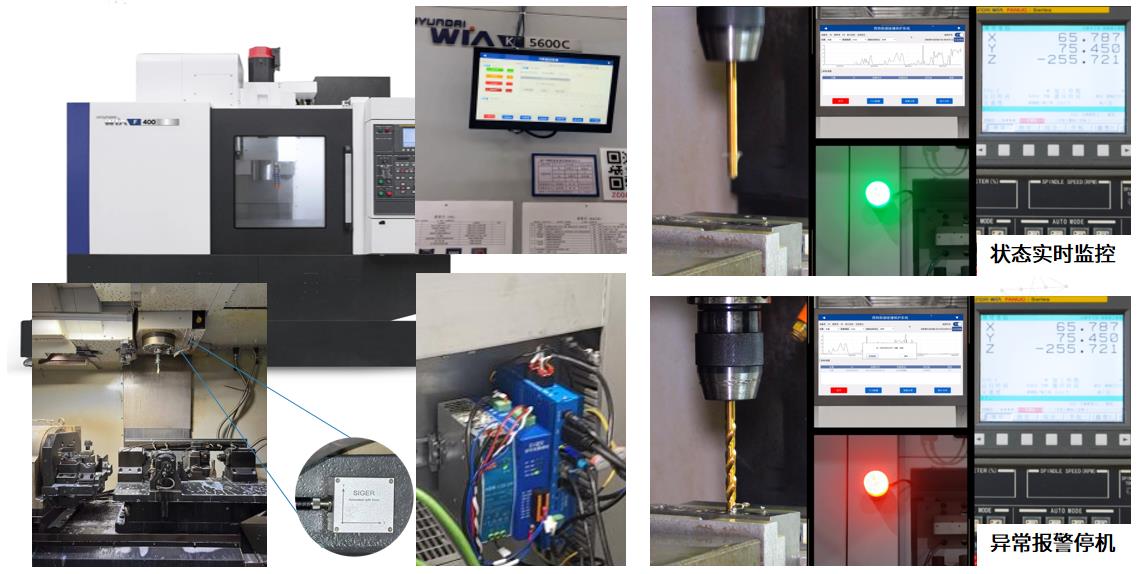

典型应用场景01：加工中心

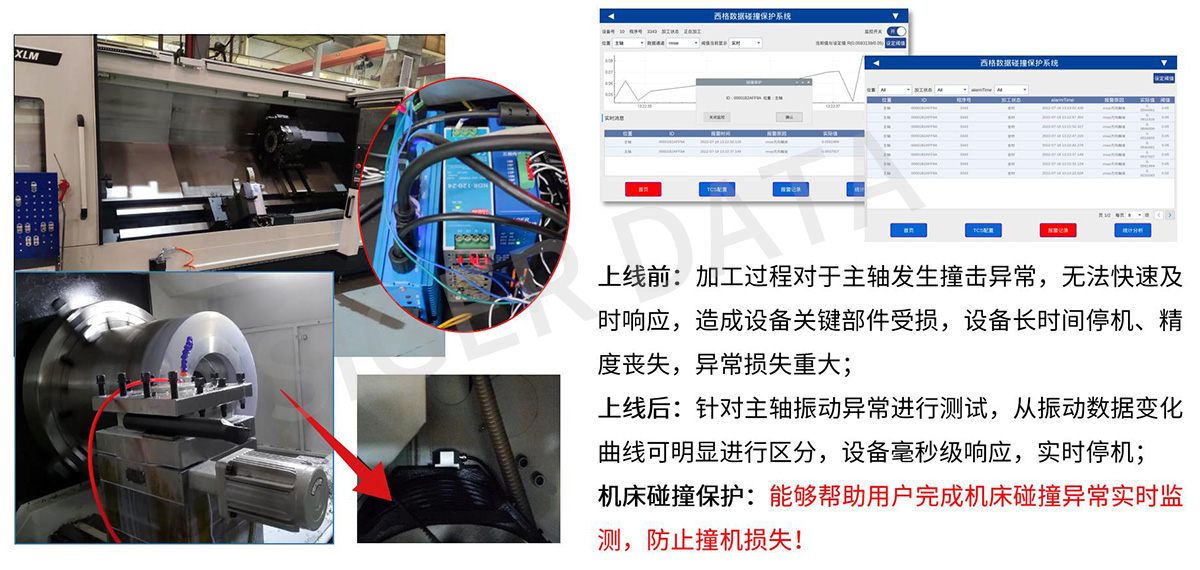

典型应用场景02：卧式车床碰撞保护系统

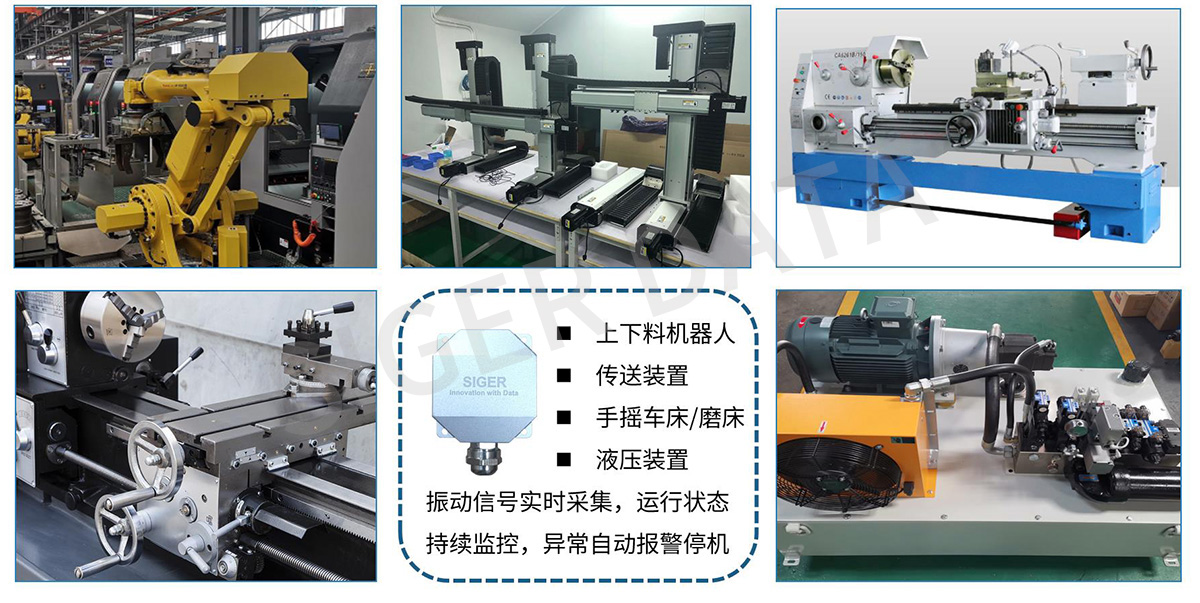

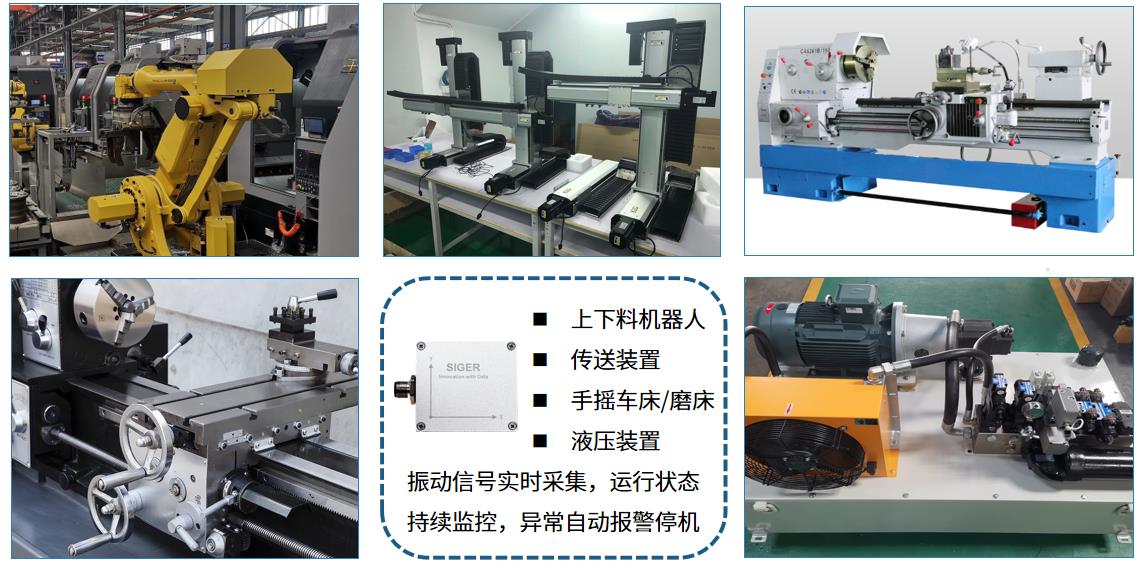

典型应用场景03：无NC场景

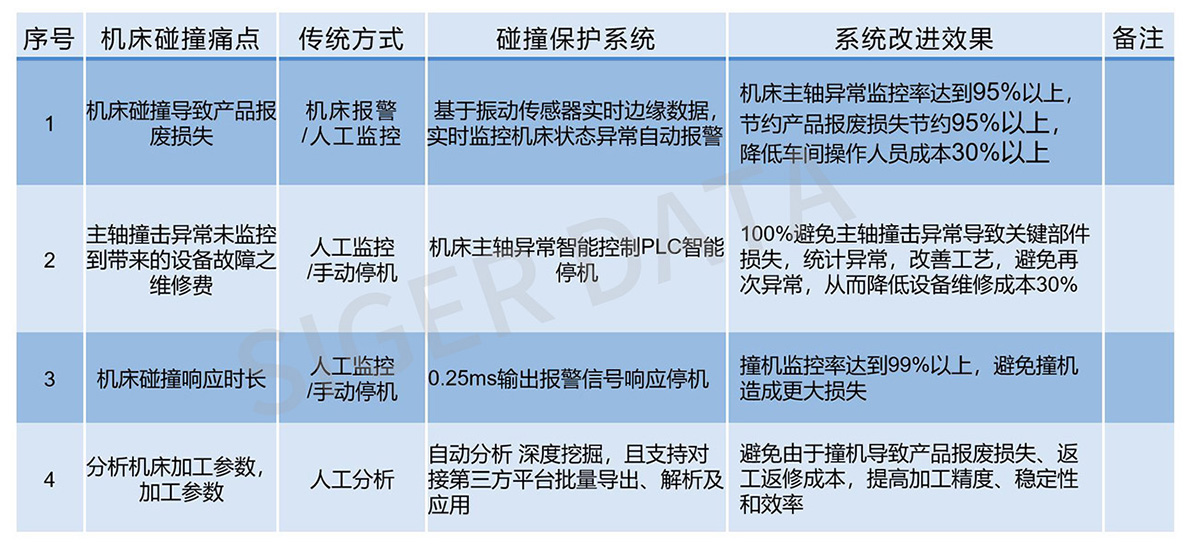

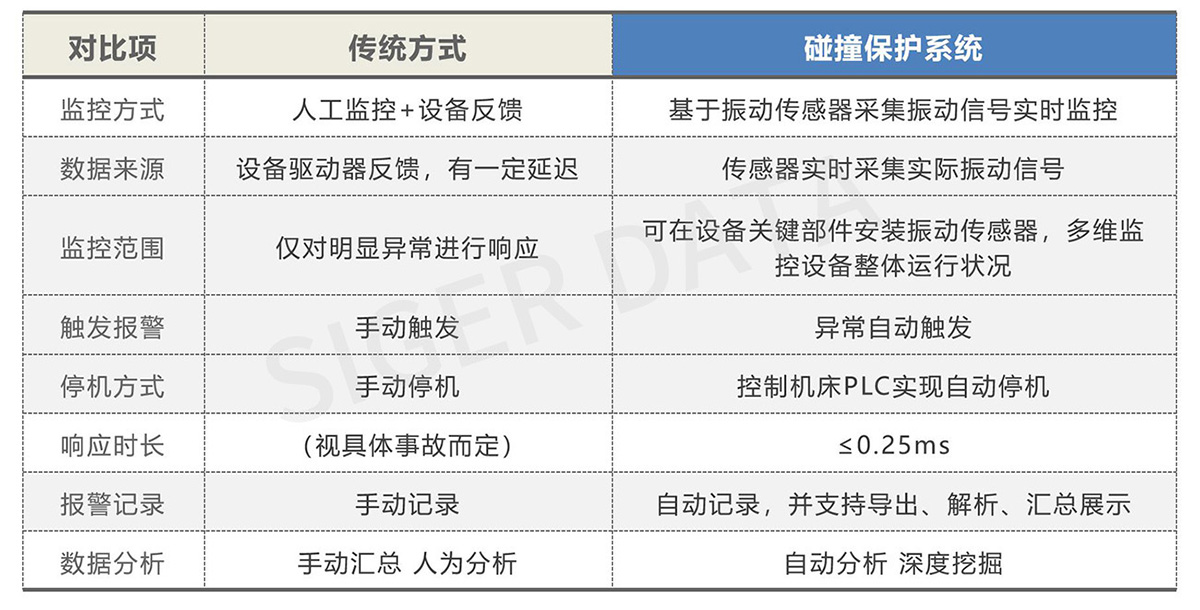

系统效益对比：实时自动监控|监控范围更广|自动停机控制|数据自动保存智能分析
