• 项目验收|华东知名新能源企业“TMS刀具监控系统”项目验收快报

    近日,西格数据为华东某知名新能源企业部署的“TMS刀具监控系统”项目顺利验收!感谢客户信任和每位员工的辛勤付出;此次项目旨在实时监控加工过程中的刀具状态,及时发现并解决生产过程中的问题,以提高生产效率,保障产品品质,从而为公司创造更大的价值。

    一、项目介绍:

    (1)车间情况:客户现场的刀具主要是7mm钻头、14mm铣刀,设备是龙门加工中心(发那科系统);

    (2)加工现状:在实际生产过程中,会出现断刀、崩刃、粘刀的情况,导致产品报废或二次加工处理,影响加工成本;

    基于上述客户痛点,西格数据实施交付团队为客户快速安装SIGER TMS刀具监控系统,实时监控主轴负载

    二、项目部署

    2.1刀具监控系统-监控原理图

     刀具监控系统(Tooling Monitor System,TMS)是一种针对精密加工过程中刀具状态监控和管理的解决方案,该系统通过边缘传感器收集数据,并利用智能算法分析这些数据,以实时监控刀具状态,断刀、崩刃智能诊断,并实现停机控制,真正意义上做到预测刀具寿命,帮助企业在生产过程中对停机换刀的处理更加游刃有余,避免因崩刃断刀而造成的设备损坏与产品质量损失!

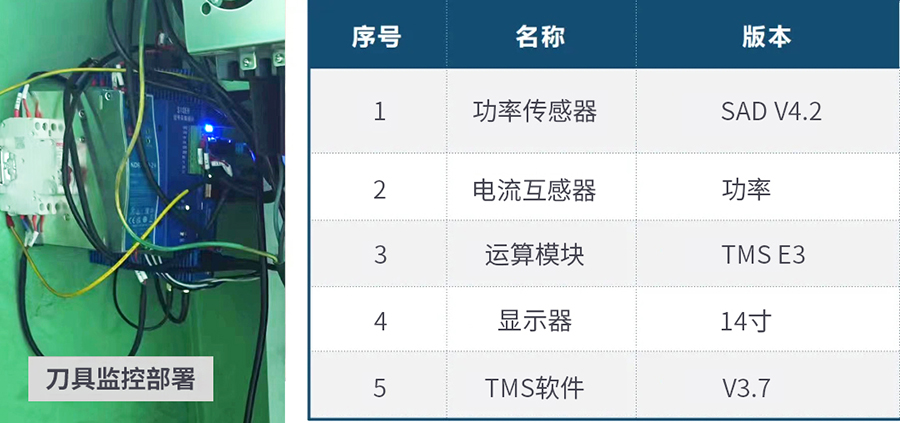

    2.1刀具监控系统-软硬件配置



    三、数据验证

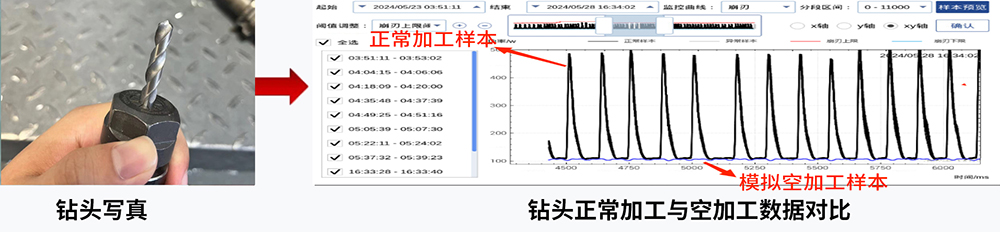

    7mm钻头空加工效果验证:


    以上数据为TMS对7mm钻头正常加工、空加工(模拟断刀)进行了测试验证,从加工负载曲线可以明显进行区分识别,刀具在加工过程中实时数据超过TMS包络上限时立即报警停机达到预期。

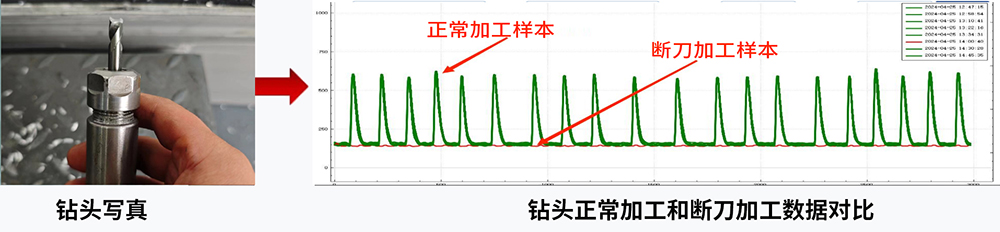

    7mm钻头断刀效果验证:



    以上数据为TMS对钻头正常加工、断刀加工进行了测试验证,从加工负载曲线可以明显进行区分识别,刀具在加工过程中实时数据超过TMS包络上限时立即报警停机达到预期。

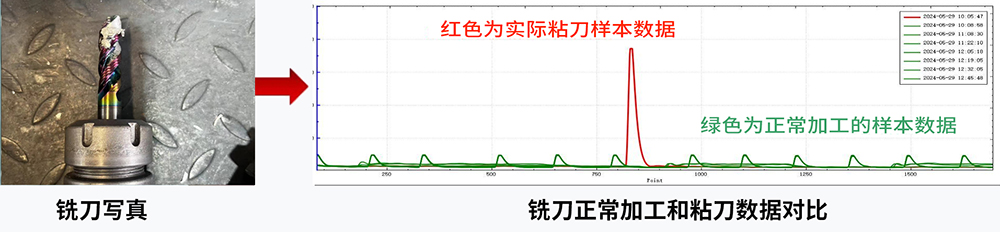

    14mm铣刀粘刀效果验证:


    以上数据为TMS对铣刀正常加工、粘刀时进行了测试验证,从加工负载曲线可以明显进行区分识别,刀具在加工过程中实时数据超过TMS包络上限时立即报警停机达到预期。

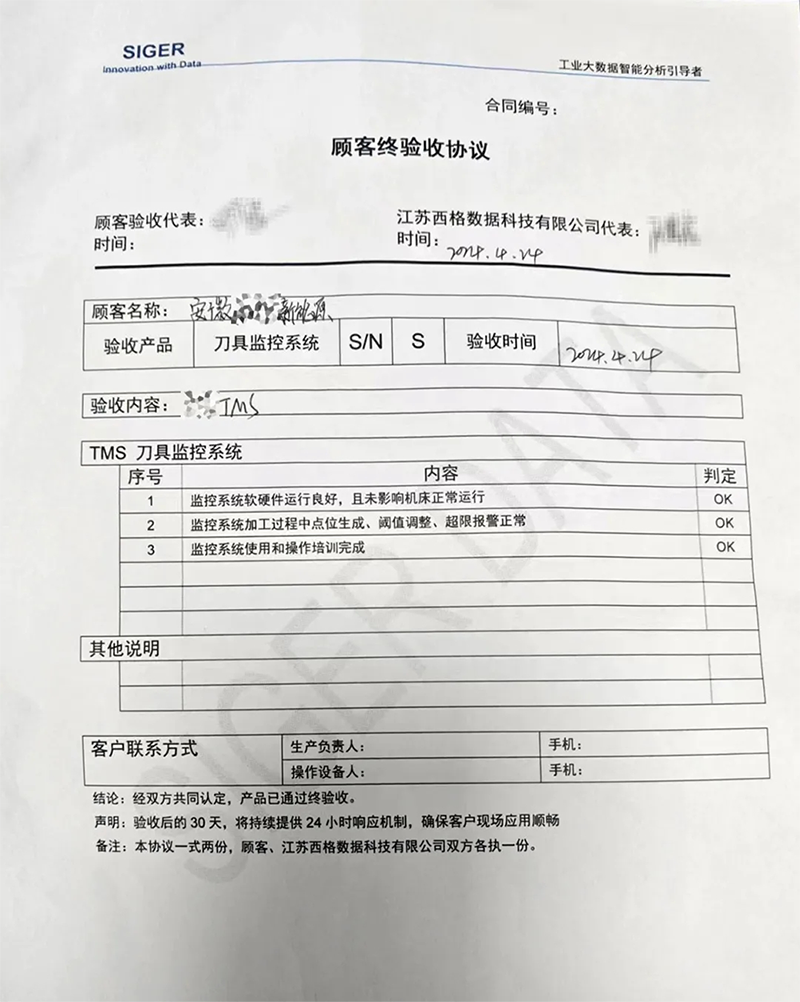

    验收报告:


    应用效果

    正常机加工过程中,无法直观及时感知刀具状态,现场均采用固定刀具寿命管理方式;以牺牲刀具实际寿命,来减少因加工过程异常造成的刀具、机床等固定资产损失。

    因此后续在实际加工过程中SIGER TMS E3基于异常刀具标定包络线样本,设定阈值上下线能够帮助用户完成刀具崩刃&断刀监测,并防止撞机减少不良品发生。通过现场演示与使用培训,项目获得客户高度认可,成功验收!

    快速了解SIGER TMS刀具监测系统

      西格数据刀具监控系统(Tooling Monitor System,TMS)是针对精密加工行业在刀具使用过程中的难点为客户量身打造的一款刀具状态监测软件,通过采集主轴电流(负载)等30维度+数据信号,结合自学习算法和行业多年经验数据沉淀,实现刀具磨损、崩刃、断刀的精准监控,并自动报警停机,避免因刀具导致的批量报废、质量损失!有效提高刀具寿命30%以上!



    西格数据刀具监控系统适配范围:

    适用机床类型:加工中心、龙门、车床、车铣复合等多种机床切削场景;

    适用加工工艺:大批量重复加工、大批量嵌套工艺加工、小批量加工、无NC场景等多种工艺类型;

    适用加工方式:车削加工|铣削加工|钻孔|攻丝|齿面加工|曲面等多种粗加工、精加工场景(加工量不低于10丝)
