• SIGER 刀具监测管理系统



    扫码申请免费试用

    SIGER TMS (Tool Management System)刀具管理系统是西格数据针对工业制造型企业在刀具使用过程中的难点为客户量身打造的一款刀具状态监测软件,能够通过采集主轴电流负载数据进行分析方式真正意义上做到预测刀具寿命、实时监控刀具,让生产过程中对停机换刀的处理更加游刃有余,避免因刀具断刀、崩刃、破损而导致的仪器损坏、模件损坏与产品质量损失!最大程度上提高刀具使用寿命的利用率 。

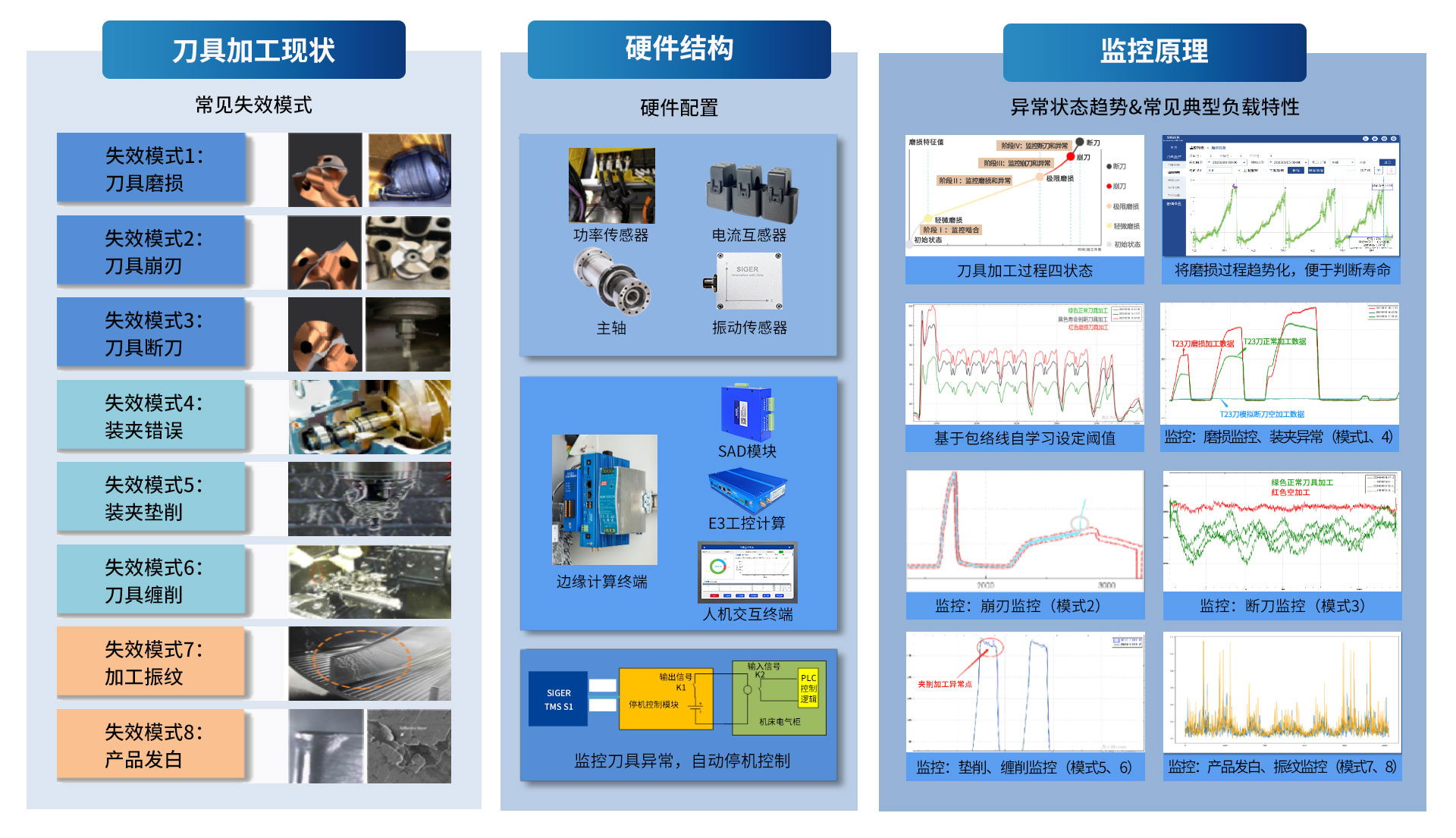

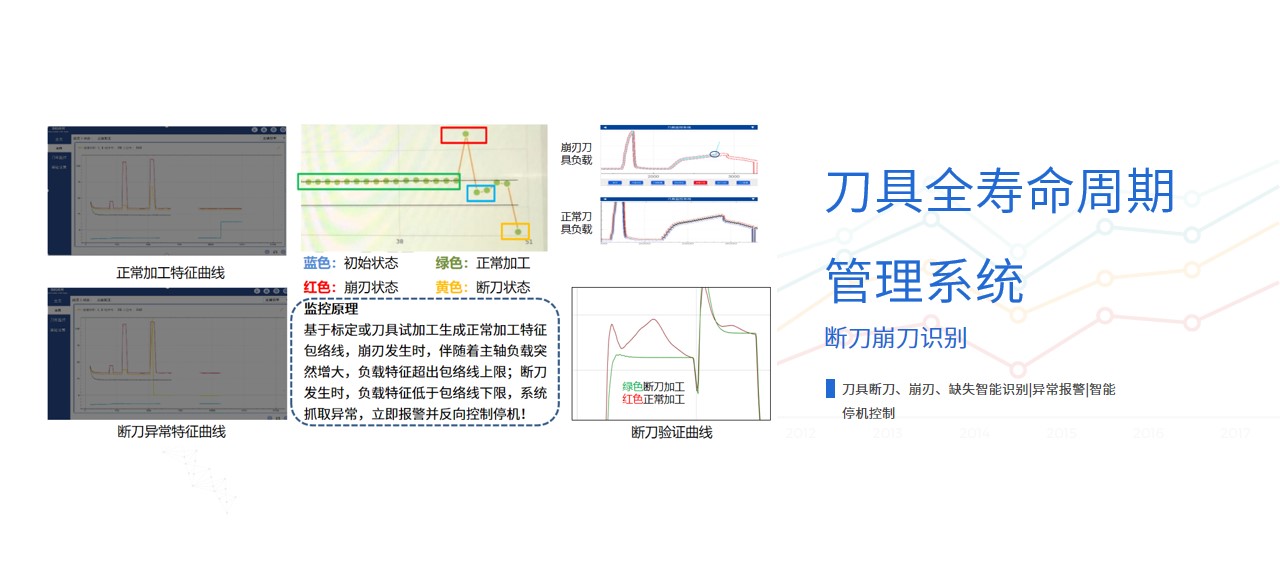

    刀具智能监控系统算法原理

    刀具刃口的磨损程度不同,会形成不同的切削阻力,SIGER TMS 通过检测在不同切削阻力下的机床主轴电机电流的变化量,全程监控刀具在切削过程中的状态,从而采取:发送停机讯号、发送断刀信息、三色灯报警等多种可选择的有效措施,在生产过程进行预防性干预和控制。

    SIGER TMS不需要加装传感器,仅采用软件检测的形式避免了高精度的硬件检测设备在使用过程中的损耗,不必担心清洗机床损坏硬件,并且不需要对您的机床进行不可逆的改造(一些硬件改造方案需要在刀头打孔,影响加工精度),而可检测的状态也更丰富,除了可检测断刀还可实时监测崩刃与过度磨损,避免处于非正常状态的刀具继续进行加工,影响产品质量,在加工层面上让产品质量可控。

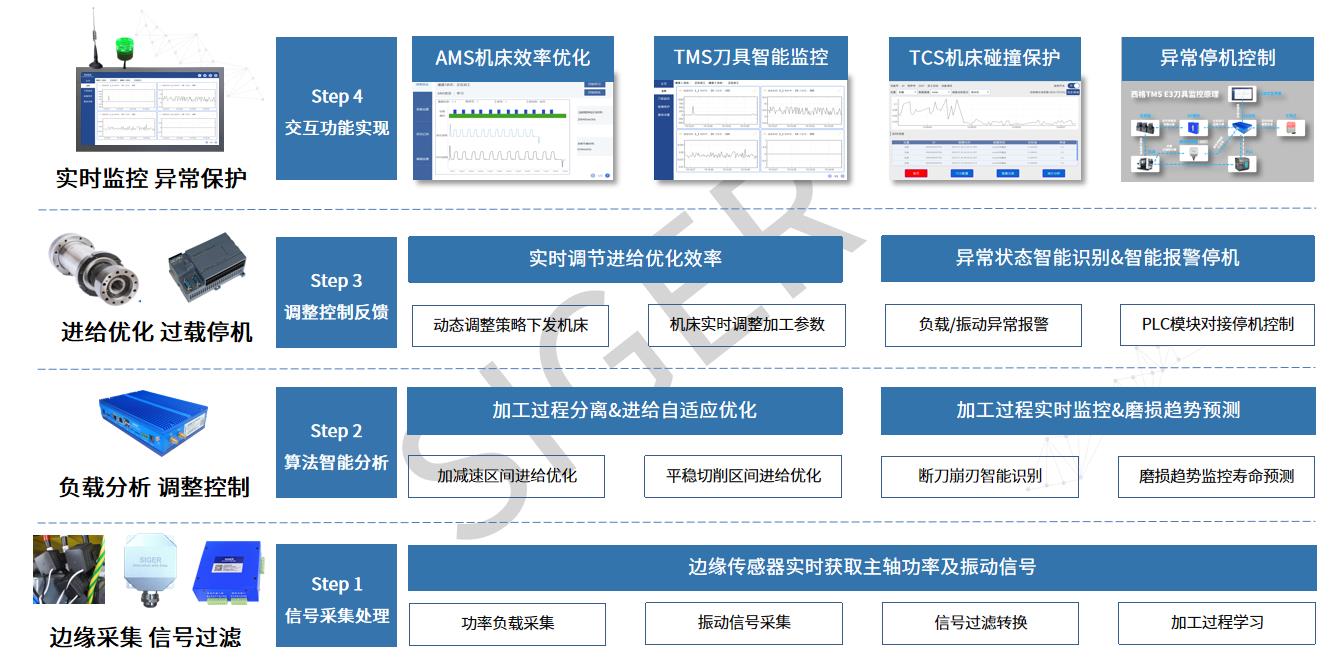

    刀具智能管理系统-整体布局

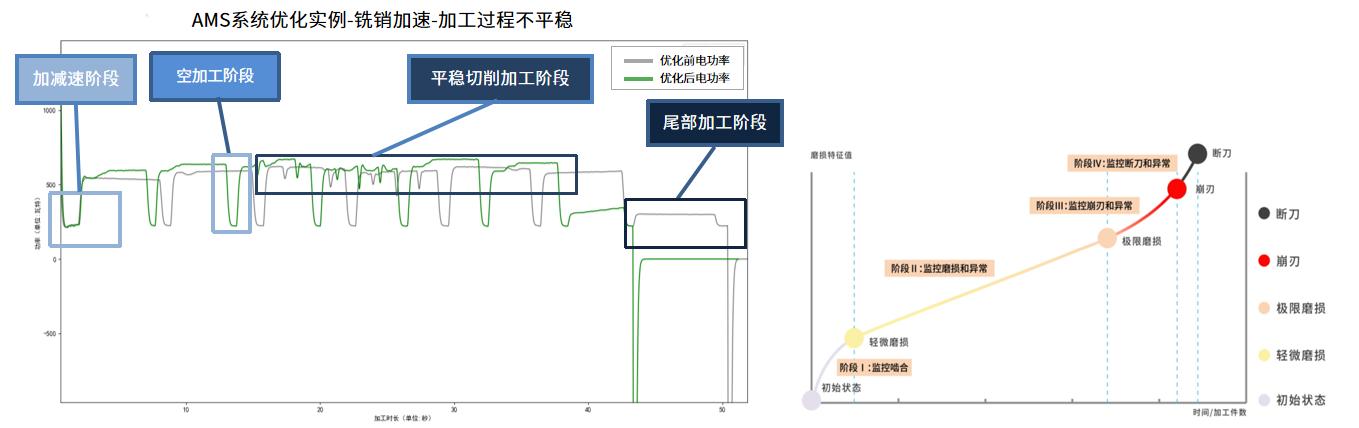

    通过大数据分析技术与自学习曲线自动提供可调整的上下控制线,系统实时对刀具加工数据进行监控与分析,当加工信号形成的曲线触及上下控制线时,系统发出可自定义设置的信息,例如:可将换刀通知发送到对应操作工的微信号上,提高换刀响应效率,省去刀具检查人员的人力成本,且无需停机查看,无形中提高加工效率。


    刀具智能管理系统-工厂管理看板

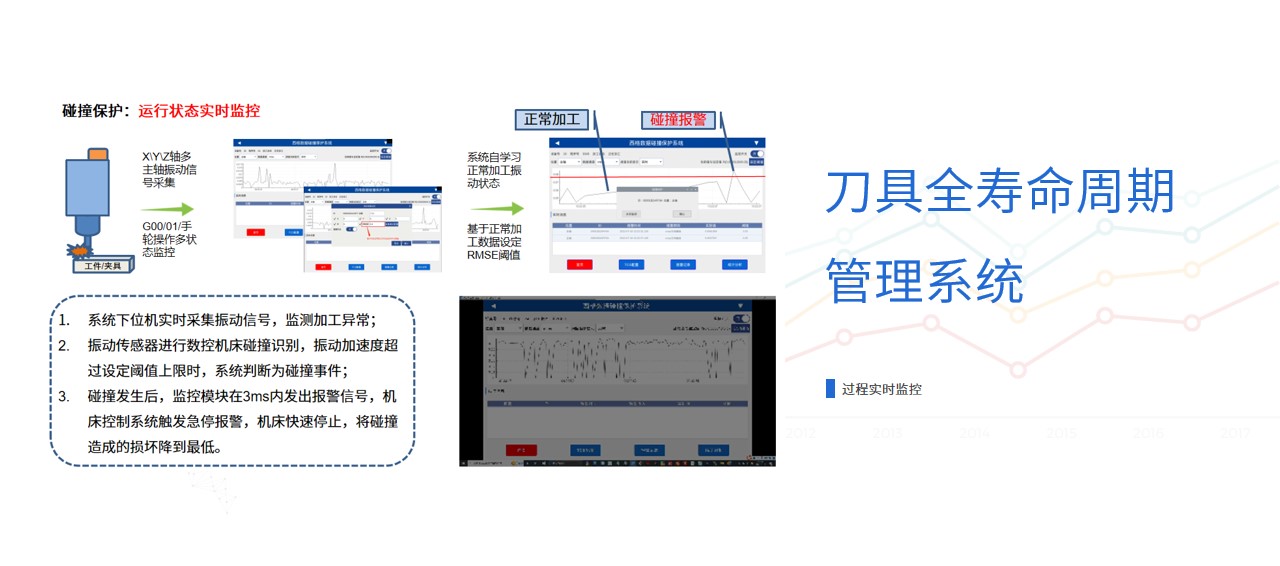

    刀具智能管理系统-负载实时监控

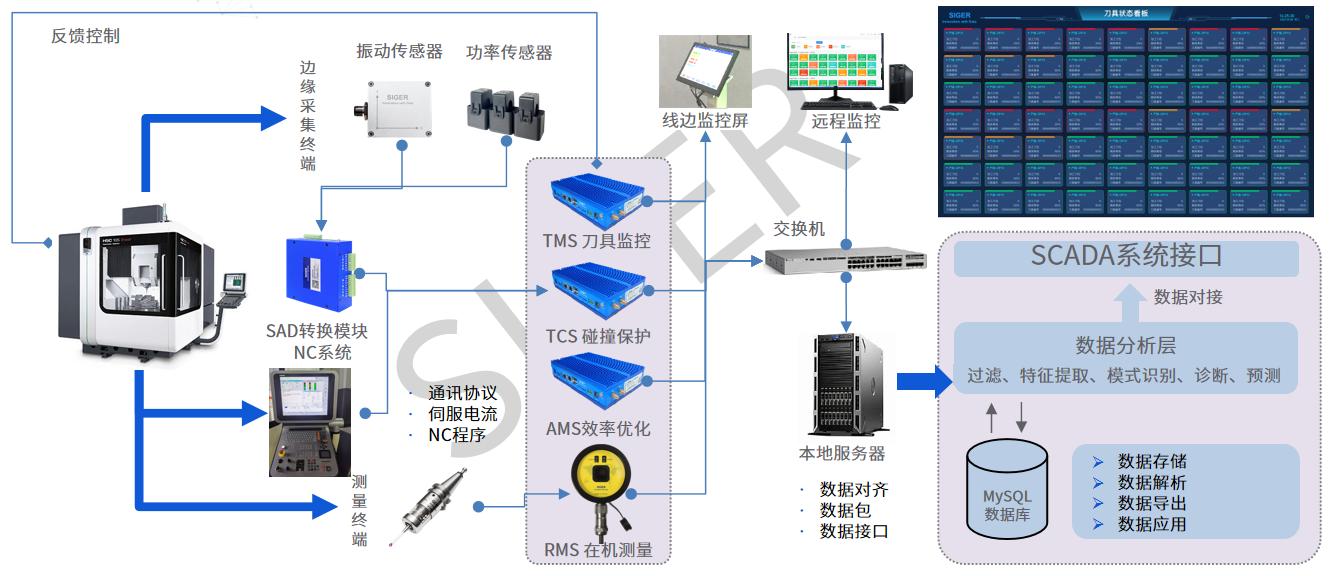

    西格刀具智能管理系统的运行只需要在外部加装一个小巧的工控机或一体机,用以传输机床加工时的主轴电流负载等数据,通过交换机连接多台设备,集中化管理刀具状态并实时呈现,并提供点对点的信息通知(如检测到即将发生刀具破损可发出停机信号自动停机,关联安灯系统报警,发送换刀通知到对应的操作工账号等)。

    西格刀具智能管理系统上机实拍图


    西格刀具智能管理系统适用性

    可进行快速的本地化部署,信息保密性高,且成本低。支持FANUC oi系列/30i/31i/32i等、SIEMENS、华中数控、新代、三菱M60/M70/M80等、兄弟、马扎克(MAZAK)、阿奇 夏米尔、OSP、罗德斯、牧野、海德汉、 哈斯等80%以上的主流CNC控制系统。

    刀具寿命数据集中管理

    西格刀具智能管理系统可基于机联网技术对刀具寿命、刀位号、主轴号、对应设备等信息进行集中化管理,提高刀具管理效率。


                                                  质量控制:通过调整刀具磨损的上线值,直接设定生产尺寸和产品质量。

                                                  质量监控:有效监测,程序更改、夹具偏移、刀具尺寸错误、崩刃及夹屑等非正常切削情况。

                                                  生产成本:充分使用每个刀刃的实际使用寿命,节约生产成本。

                                                  生产安全:有效防止由于刀具破损等突发事件,造成主轴撞机等事故。


    西格刀具智能管理系统可对刀具断刀、磨损、崩刃等现象实时监控与分析,刀具状态识别准确率达99%

    刀具过程监控曲线实现自学习,基于历史趋势实现预测,刀具寿命预测准确率达到95% 以上


    【 管理好客户的每一把刀具 】

    降低刀具使用成本30%

    报警换刀效率提高10倍

    减少因刀具导致的停机损失80%

    避免因刀具导致的质量损失100%


    “SIGER 刀具管理系统”

    100%预测刀具寿命!详情请来电咨询。

    西格刀具智能管理系统通过采集刀具负载数据、电流数据、历史趋势数据通过云端大数据分析实时监控刀具状态与计算刀具剩余寿命,目前已有昆山富士和、奥特凯姆、天合汽车等大型企业投入使用,实践证明预测准确率99%以上。能够助您大幅度节省刀具开支,避免断刀再加工出不良品,进而节省人力提高质量。


    “SIGER 设备管理系统”

    支持设备移动化管理!详情请来电咨询。

    西格设备智能管理系统特有移动化管理功能,支持应急报修定期维护,所有消息可推送到微信、邮件、短信等端口,让设备报修响应效率飙升!维修工单可追溯,设备管理分权限,维修指标自动分析,让您的管理过程更简单!更有效!
